産業用ヘリウム復元機で,ヘリウム漏洩試験装置の復元率は ≥90%

リークテストが完了してもヘリウムは消えません。ガスの大部分は、試験チャンバー、パイプライン、および接続された設備の内部に残ります。サイクルごとに排気する場合、生産を継続するには新鮮なヘリウムを継続的に供給する必要があります。時間の経過とともに、これはヘリウム漏れ検査における最も高い運用コストの 1 つになります。

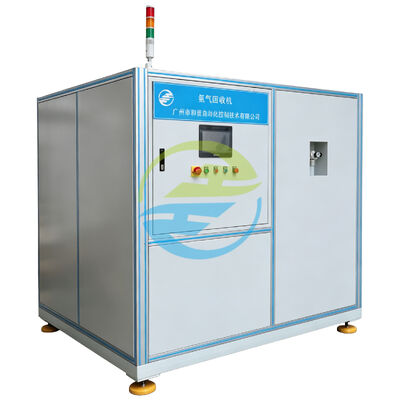

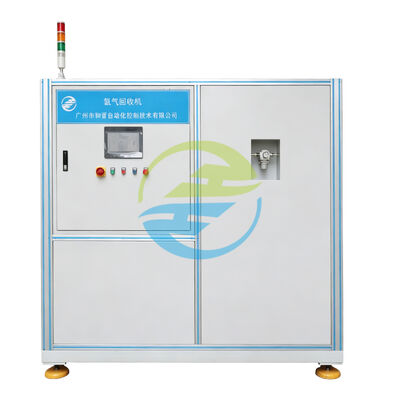

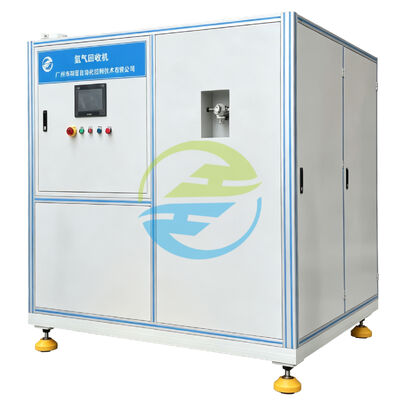

HJ-HS-4 ヘリウム回収機は、リーク検査装置とヘリウム供給システムの間に設置され、残留ガスを放出前に回収します。ヘリウムを使い捨ての消耗品として扱うのではなく、精製と濃度調整を行った上で生産工程に戻します。回収されたヘリウムは圧縮されて保管され、必要な動作条件に達するとリークテストステーションに戻されます。

リークテスト方法自体を変更するのではなく、回収システムによってヘリウムが生産ラインを流れる方法が変更されます。既存のヘリウム漏れ検査装置と並行して動作し、検査シーケンスに影響を与えることなくガス循環プロセスの一部となります。

HeJin が開発した HJ-HS-4 は、ヘリウム リーク テストが 1 日中継続的に実行される実稼働環境に適しています。用途が熱交換器、冷凍部品、自動車部品、密閉型工業製品などであっても、このシステムはメーカーが安定した生産を維持しながら再利用可能なヘリウムを回収するのに役立ちます。

すべてのリークテストは、テスト回路内にヘリウムが残った状態で終了します。製品の大きさや検査手順により数量は異なりますが、残留ガスを放出するということは、次の生産サイクルまでに同じ量を再度購入することを意味します。

ヘリウムを回収すると、このプロセスが変わります。

回収機はガスを排出する代わりに、密閉された循環システムにガスを移します。収集されたヘリウムは洗浄され、圧縮され、リークテスト装置が要求する動作条件に達するまで保管されます。新しいヘリウムは、監視されている濃度が事前設定値を下回った場合にのみ追加されます。

このアプローチにより、回収されたヘリウムを 1 回だけ使用するのではなく、複数のテスト サイクルに参加させることができます。

回収装置は通常、ヘリウム漏れ検査ステーションとヘリウム貯蔵源の間に設置されます。

動作中、リーク検査装置は以前とまったく同じように動作し続けます。違いは各テスト サイクルの後に始まります。

残留ヘリウムは、排出されずに自動的に回収パイプラインに送られます。その後、回収装置は残りのプロセスを独立して完了してから、適格なヘリウムを生産ラインに戻します。

回収シーケンスは自動的に実行されるため、生産オペレーターはテストを中断したり、異なる貯蔵タンク間でガスを手動で移送したりする必要がありません。

ヘリウムの回収は、リサイクルされたガスがリークテストに適した状態にある場合にのみ役立ちます。

HJ-HS-4 は、回収プロセス全体を通じてガス濃度と動作圧力の両方を監視します。

ヘリウム濃度が低下すると、新しいヘリウムが自動的に追加されます。

動作圧力が変化すると、制御システムは安定したガス供給を維持するために回復シーケンスを調整します。

これらの動作条件を継続的に制御することにより、この機械は繰り返しのリークテスト用途に適した状態を維持する再生ヘリウムを供給します。

規格の説明

• ISO 20485 非破壊検査 — リーク検査 — トレーサーガス法
• ISO 12100 機械の安全性 — 設計の一般原則
• IEC 60204-1 機械の安全性 — 機械の電気機器
• ISO 8573-1 圧縮空気品質分類 (ガス精製の参考)
• ISO 14644-1 産業環境の清浄度管理

生産設備は、製造スケジュールを中断することなく、多くの場合複数のシフトにわたって継続的に稼働することが期待されます。したがって、回復システムは、安定した動作と簡単なメンテナンスを念頭に置いて設計されています。

この機械は、各リークテスト後にヘリウムの収集、精製、濃度監視、ガス補充を自動的に実行します。オペレーターはタッチスクリーンインターフェースを介して動作ステータスを監視するだけでよく、回復シーケンスは事前設定されたパラメータに従って実行されます。

モジュール式レイアウトにより、日常のメンテナンスも簡素化されます。フィルター、バルブ、主要な機能ユニットは点検や交換がしやすいように配置されており、定期点検整備時のメンテナンス時間を短縮できます。

HeJin は工業生産用の自動リーク検査装置の設計と製造を専門としています。

同社の製品範囲には、ヘリウム漏れ試験機、ヘリウム回収システム、冷媒充填装置、真空システム、自動車、冷凍、熱交換、熱管理製造で使用されるカスタマイズされた自動化ソリューションが含まれます。

機械設計や電気統合からソフトウェア開発や機器の組み立てに至るまで、すべてのプロジェクトは HeJin のエンジニアリングおよび製造チームによって完了します。これにより、顧客は生産プロセスを標準の機械に適応させるのではなく、生産要件に適合する装置を入手できるようになります。
