| ブランド名: | HeJin |
| モデル番号: | HJ224 |
| Moq: | 1セット |
| 価格: | Negotiatable |
| 支払条件: | LC、T/T |
| 供給能力: | 1 3かヶ月あたりにセット1 |

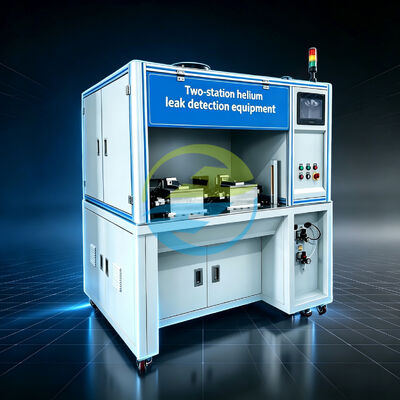

高精度リレーヘリウムリークテスト装置（自動ガス気密性検査用、2ステーション）
リレーは外観上は完璧に組み立てられているように見えても、目視検査では発見できない欠陥によってシール性能が左右されることがあります。
自動車用リレー、密閉型電気部品、その他の精密アセンブリのメーカーにとって、リークテストは単なる品質管理プロセス以上のものです。完成した部品が次の生産段階に進む前に、必要なガス気密性を達成しているかを確認するための実用的な方法です。
2ステーションリレーヘリウムリークテスト装置は、この要件を中心に開発されました。
このシステムはヘリウムをトレーサーガスとして使用します。ヘリウムは非常に小さなリークパスを通過できるため、密閉されたワークピースにリークパスがある場合にヘリウムリーク検出器で検出できます。これにより、ヘリウムリークテストは、従来の圧力低下または気密性テストだけでは十分な感度が得られない部品に特に適しています。
2ステーション構成は、生産チームにさらなる柔軟性をもたらします。一方のステーションがプログラムされたテストサイクルを実行している間に、もう一方のステーションを次のワークピースの準備に使うことができます。これにより、オペレーション間の不要な待ち時間が短縮され、装置を連続生産ワークフローに統合しやすくなります。
この装置は主にリレーテスト用に設計されていますが、治具とプロセス構成は、顧客のワークピースの実際の構造、寸法、およびテスト要件に合わせてカスタマイズできます。
2ステーション構造により、装置は2つの独立した作業位置でテスト操作を処理できます。この構成は、メーカーがテスト精度と実用的なスループットのバランスを取る必要がある生産環境に適しています。
検出ガスとしてヘリウムを使用します。その物理的特性により、密閉部品の非常に小さなリークパスを特定するのに適しています。
装置は自動ヘリウムリーク検出プロセスを中心に設計されており、実際の検出段階での手動判断への依存を減らします。
この装置は主にリレーテストを目的としています。HeJinは、リレーの寸法、接続構造、および生産要件に応じて専用治具を開発できます。
公開されている構成では、検査用のワークピースを1〜4個サポートしており、さまざまなロード配置に対応できます。
HeJinは、スタンドアロン検出器を提供するだけでなく、治具設計、テストシーケンス、生産ライン統合を含む、顧客の完全なテストプロセスを中心に装置を開発しています。
密閉型リレーテストの主な用途。
典型的な適用可能なワークピースには以下が含まれます：
寸法、接続方法、リークテスト要件が装置と互換性がある場合、他の密閉型部品にもこのシステムを検討できます。
新しい用途の場合、顧客はワークピース図面、シール構造、テスト圧力、必要な許容リーク率、および予想される生産能力を提供する必要があります。その後、HeJinはテスト方法と治具構成を評価できます。
この装置は、ガス気密性とリーク性能に焦点を当てており、以下を含みます：
密閉されたワークピースから周囲環境へのリークの検出。
シールインターフェース、接合部、または構造的欠陥によって引き起こされるリークパスの検出。
ヘリウムベースの検出により、目視検査では特定が困難な非常に小さなリークパスを特定できます。
繰り返し可能なテストプロセスにより、メーカーは生産バッチ全体でのシール性能の一貫性を監視できます。
ISO 20485:2017 は、トレーサーガスリークテストに最も直接関連する国際参照規格です。ISOによると、この規格は、トレーサーガスとトレーサーガス固有のリーク検出器を使用したリーク検出技術を記述しています。
ISO 20486:2017 は、リークテストとガスの基準リークの校正をカバーするISO 19.100非破壊検査規格の一部です。リークテストシステムのトレーサブルな基準リーク条件を確立する際に役立ちます。
ISO 9001 は、品質マネジメントシステムの国際的に認められたフレームワークを提供します。
重要な2026年更新：ISO 9001:2026 が発行され、ISO 9001:2015 は廃止されました。したがって、プロジェクト文書では、ISO 9001:2015 を現在の版として自動的に記述するのではなく、適用される版を特定する必要があります。
IEC 60529 は、電気機器のエンクロージャによって提供される保護等級を分類するために使用されるIPコードシステムを定義しています。IECの統合版には、元の規格とその修正が含まれています。
| 技術項目 | 仕様 |
|---|---|
| 装置タイプ | デュアルステーションヘリウムリーク検出システム |
| テスト製品 | プレチャージ済み製品 |
| 真空チャンバー数 | 2チャンバー |
| チャンバーあたりの部品数 | 1〜4個 |
| ロード/アンロード方法 | 手動 |
| 生産能力 | 200個/時 |
| 合格基準 | 400個での検証に基づく合格テスト |
| テストガス | ヘリウム |
| 電源 | 380V、3相5線式、50Hz |
| 電源接続 | サービス接続を提供 |
| ヘリウム供給 | ガスボンベ供給 |
| 供給距離 | 装置のインレットから2メートル以内 |
リークテスト装置にとって、納品はプロジェクトの終わりではありません。
本当の課題は、装置が生産環境に入ってから始まることがよくあります。治具のポジショニング、テストパラメータ、ヘリウム供給、基準リークの校正、日々の運用すべてがテストの安定性に影響します。
そのため、HeJinは装置のライフサイクル全体を通じて技術サポートを提供しています。
ヘリウムリークテストが必要なプレフィル製品向けに設計されています。指定された互換範囲には、バルブボディモデル250、400、600、およびエポキシ樹脂モデル100、300、500が含まれます。その他の製品は、その構造とテスト要件に基づいて評価できます。
2つの真空チャンバーを備えています。
各真空チャンバーは、1〜4個のワークピースを収容できるように設計されています。
顧客の製品の実際の合格基準は、その技術仕様および適用されるテスト手順に基づいて決定されるべきです。
ヘリウムが指定されたテストガスです。
指定された生産能力は1時間あたり200ユニットです。
装置は手動ロードおよびアンロード用に構成されています。自動ロードおよびアンロードはカスタマイズ可能です。
380V、三相5線式、50Hz。
ヘリウムはガスボンベから供給されます。ガス源は装置のガスインレットから2メートル以内に配置し、インレット圧力は0.2 MPaである必要があります。
指定された圧縮空気要件は0.5〜0.7 MPaです。空気圧バルブの操作には、清潔で乾燥した圧縮空気が必要です。
HeJinは、産業用テストおよび自動化装置を専門とする中国のソースメーカーです。
2012年に設立された同社は、自動車部品、リーク検出、ガスハンドリング、産業用テストアプリケーションで使用される特殊装置の研究開発、エンジニアリング設計、製造、および技術サポートに注力しています。
標準的な機械を供給するだけでなく、HeJinは顧客と協力して実際の生産要件に基づいた装置を開発しています。
最初の技術的な議論から、治具設計、装置製造、コミッショニング、アフターサポートまで、エンジニアリングプロセスは密接に連携しています。
これは、テストシステムが実際の生産ラインの一部として確実に機能する必要がある場合に重要です。
