| ブランド名: | HeJin |
| モデル番号: | HJ205 |
| Moq: | 1セット |
| 価格: | Negotiatable |
| 支払条件: | LC、T/T |
| 供給能力: | 3ヶ月あたり1セット |
金属製波形ベローズおよび波形ホースのシール検査用高感度ヘリウムリークテスト装置
製品説明
HeJinの金属製波形ベローズヘリウムリークテスト装置は、従来の圧力テストやバブルテストでは十分な感度が得られない金属製波形ホース、ベローズ、その他の密閉部品の微細な漏れ経路を特定する必要がある製造業者向けに設計されています。
ヘリウムをトレーサーガスとして使用し、ヘリウムリーク検出システムで漏れを監視することで、重要な溶接部、接合部、接続部のシール完全性を評価するための実用的な方法を提供します。
製品紹介
金属製波形ベローズアセンブリは、外観上は完璧に見えても、微細な漏れ経路を含んでいる可能性があります。
溶接部、成形ベローズ部、端部接続部、または密閉キャビティの完全性が重要な用途では、単純な圧力保持テストでは最小の欠陥が常に明らかになるとは限りません。ここでヘリウムリークテストが価値を発揮します。
HeJinの金属製波形ベローズヘリウムリークテストソリューションは、トレーサーガスリーク検出の原理に基づいて開発されています。選択されたテスト方法に従って、ヘリウムがテストコンポーネントに導入されるか、またはその周囲に適用され、ヘリウムリーク検出システムが漏れを特定し、シール性能の定量的評価を提供します。
このシステムは、製造業者が「コンポーネントは密閉されているように見える」から「シール性能が測定された」へと移行するのを支援することを目的としています。
生産技術者にとっては、出荷品質への信頼が高まることを意味します。品質チームにとっては、より客観的な検査方法を提供します。要求の厳しい顧客に供給する製造業者にとっては、気密性要件を文書化するためのより明確な根拠となります。
応用産業
自動車部品
自動車システムで使用される金属ベローズ、フレキシブルパイプアセンブリ、密閉金属コンポーネントには、管理された気密性検査が必要な場合があります。
冷凍・空調
波形金属チューブ、フレキシブル接続部、密閉冷凍関連コンポーネントには、微細な漏れ検査が必要な場合があります。
真空機器
真空コンポーネントおよびベローズアセンブリは、真空完全性の維持が重要な場合に、高感度ヘリウムリークテストの恩恵を受けることができます。
産業用ガスシステム
フレキシブル金属ホースおよび密閉ガスハンドリングコンポーネントは、出荷前または品質検証中に漏れがないか評価できます。
半導体・精密機器
クリーンで信頼性の高い気密なガス経路が重要な場合、ヘリウムリークテストは品質管理手順の一部として使用できます。
エネルギー・産業機器
金属ベローズ、膨張コンポーネント、溶接配管アセンブリは、製造および検証中にシール完全性について検査できます。
技術パラメータ
| 番号 | 技術パラメータ | HJ205 仕様 |
|---|---|---|
| 1 | 真空チャンバー | 各真空チャンバーは1つのワークピースをテストします |
| 2 | 微細漏れ検出ガス | ヘリウム |
| 3 | 粗大漏れ検出ガス | ヘリウム |
| 4 | ワークピースのシール方法 | 手動操作 |
| 5 | 粗大/微細漏れテスト圧力 — 波管エネルギー貯蔵装置 | -1 bar |
| 6 | 粗大/微細漏れテスト圧力 — ダイヤフラムポンプエネルギー貯蔵装置 | -17 bar |
| 7 | 粗大/微細漏れテスト圧力 — ピストンアキュムレータ装置 | -10 bar |
| 8 | ワークピース固定具 | 各装置ユニットの生産要件に従って構成された固定具 |
| 9 | 漏れ検出ガス | ヘリウム |
| 10 | ワークピースの許容漏れ率 | < 1 * 10⁻⁶ mbar・L/s |
| 11 | 生産サイクル | 60秒/個（ワークピースのロード・アンロードを含む） |
| 12 | ヘリウムガス回収率 | ≥ 80% |

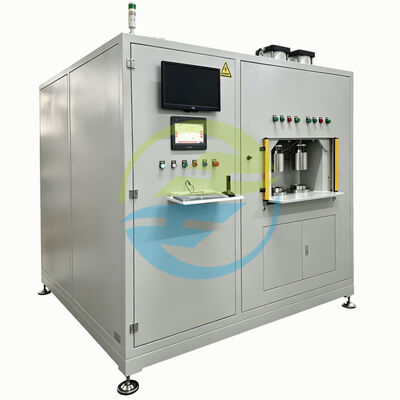

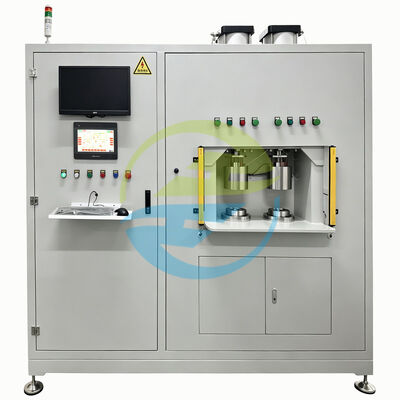

詳細画像
HeJinを選ぶ理由
直接メーカーの利点
HeJinは、単なる再販業者ではなく、ソースメーカーとして位置づけられています。
同社は以下を組み合わせています。
これにより、顧客は複数の仲介業者を介することなく、エンジニアリングチームと直接技術要件をコミュニケーションできます。
テスト対象
この装置は、以下の用途で検討できます。
金属ベローズ
波形金属ホース
その他の密閉コンポーネント
実際のワークピースのエンベロープ、接続設計、テスト方法は、エンジニアリング評価中に確認する必要があります。
よくある質問
ヘリウムリークテスト装置は何に使用されますか？
ヘリウムリークテスト装置は、ヘリウムをトレーサーガスとして使用し、専用のリーク検出システムを使用して、密閉コンポーネントの漏れを検出するために使用されます。
従来の圧力テストではなくヘリウムを使用する理由は何ですか？
ヘリウムは、多くの従来の漏れ検査方法よりもはるかに高感度の漏れ検出をサポートできます。したがって、非常に小さな漏れ経路を特定する必要がある場合に適しています。
この装置は金属波形ホースをテストできますか？
はい。このシステムは、金属波形ベローズ、波形金属ホース、および関連する密閉金属アセンブリを対象としていますが、ワークピースと固定具の評価が必要です。
溶接部の漏れを検出できますか？
はい。ヘリウムリークテストは、溶接、シール接合部、および接続領域に関連する漏れを評価するために使用できます。
この装置は生産ラインに適していますか？
このシステムは、生産用途向けに設計できます。最終的な構成は、サイクルタイム、ワークピースハンドリング、固定具設計、および顧客の自動化要件によって異なります。
HeJinはテスト固定具をカスタマイズできますか？
はい。固定具の設計は、ヘリウムリークテストプロジェクトの重要な部分であり、顧客のワークピースの寸法と接続構造に従って開発できます。
この機械はテスト結果を記録できますか？
選択された制御アーキテクチャと顧客の要件に応じて、データ記録を統合できます。
この装置は異なるテスト方法を使用できますか？
はい。製品構造、漏れ基準、および必要なテストプロセスに従って、テスト構成を選択できます。
HeJinについて
HeJinは、自動車、冷凍、エレクトロニクス、その他の産業用途を含む分野にサービスを提供する、専門的なテスト装置および産業品質管理ソリューションに焦点を当てています。
同社の強みは、エンジニアリングと製造を組み合わせることによって生まれます。標準製品を単に供給するのではなく、HeJinは顧客と協力してワークピース、テスト要件、生産プロセスを理解してから、適切なテストソリューションを開発します。
研究開発、装置設計から製造、コミッショニング、アフターサービスまで、HeJinはプロジェクト指向の包括的なサービスを提供します。
特殊なヘリウムリークテスト装置を購入する顧客にとって、これはソースメーカーとの直接のコミュニケーションパスと、アプリケーションでカスタム固定具、テストシーケンス、または装置統合が必要な場合の柔軟性が高まることを意味します。
