冷蔵庫 凍結と解凍試験装置 解凍時間と水蒸発試験 ∙ IEC 62552 に準拠する家電試験機器

除霜時間および水分蒸発量試験用 冷蔵庫着霜・除霜試験装置 | IEC 62552準拠 家電試験装置

製品紹介

霜が付いた冷蔵庫を開けたことがある人なら誰でも、薄い氷の層が日常生活においていかに不便なものになるかを知っています。冷蔵庫の技術者にとって、霜は単なる不便さにとどまらず、定量化可能な品質問題です。冷蔵室の霜が解けるまでにどれくらいの時間がかかるか？ 溶けた水はどれくらいの速さで蒸発するか？ 排水はスムーズに行われるか、あるいは水が溜まって再凍結しないか？

新しい冷蔵庫が市場に投入される前に、冷蔵庫の性能試験室はこれらの疑問に繰り返し答えを出す必要があります。これこそが、HeJin（和金）製除霜試験装置の開発の原点です。

本装置は、通常の使用時や除霜サイクル中に冷蔵庫の冷却室内で発生する着霜および結露の条件をシミュレートする、小型で制御可能な試験プラットフォームを構築します。

除霜時間と水分蒸発量という、冷蔵庫のエネルギー効率、食品の鮮度、そしてユーザーの満足度に直結する2つの指標の検証に使用できます。

HeJinは自社製造元であるため、本除霜試験ユニットはお客様固有の試験方法、庫内レイアウト、治具の要件に合わせてカスタマイズ可能です。既製品の固定仕様にラボ側を合わせる必要はありません。

なぜこの試験が重要なのか？

• 除霜にかかる時間は、ユーザーの時間です。
  除霜が遅い冷蔵庫はコンプレッサーの稼働時間が長くなり、エネルギー消費量が増えるだけでなく、食品保管の安定性が低下します。除霜時間を客観的に測定することで、技術者はその時間を短縮できます。
• 水分の蒸発は衛生面に影響します。
  庫内に残った融解水は、異臭や細菌の繁殖の原因となります。水の蒸発速度を把握することは、設計者が排水機構や蒸発皿を改善するのに役立ちます。
• 規格基準は年々厳格化しています。
  更新された冷蔵庫の試験規格や新しい鮮度保持要件に伴い、試験所には推測ではなく、一貫性があり監査可能な数値を算出できる装置が求められています。
• 出荷するブランド価値を守ります。
  試験室で着霜がひどい冷蔵庫は、ユーザーのキッチンでも激しく着霜します。責任あるメーカーが出荷前に試験を実施するのはそのためです。

製品の特徴

1. 銅製放熱プレート – 試験表面で均一かつ迅速な熱伝導を確保し、安定した再現性の高い試験条件を実現します。
2. 5W白熱電球熱源 – シンプルかつ低コストで交換が容易な発熱素子を採用し、複雑な配線を排除してメンテナンスの負担を軽減します。
3. 5～220V連続可変入力 – オペレーターは必要な試験条件に応じて表面温度を調整でき、わずかな結露から激しい着霜まであらゆる状況に対応します。
4. デジタル消費電力表示 – オペレーターは加熱負荷を常時監視でき、試験設定の一貫性を確保できます。
5. メーカー直販サポート – HeJin社が装置の設計、製造、サポートを自社で担っているため、予備部品、サービス、技術相談のすべてを同一の製造チームから提供します。

国際参照規格

IEC 62552 — 家庭用冷凍冷蔵器具 — 特性および試験方法

家庭用冷凍冷蔵器具の性能および試験に関する最も重要な国際規格シリーズ（一般要求事項、性能、消費電力量、容積を網羅）。

IEC 63169:2020 — 冷蔵庫の鮮度保持性能

冷蔵庫の鮮度保持性能に関する世界初の国際規格であり、減量率と結露という2つの主要指標の試験方法を規定しています。

IEC 60335-2-24 / GB 4706.13 — 家庭用冷凍冷蔵器具の安全性

冷凍冷蔵器具の安全規格であり、構造、絶縁保護、材料の耐熱性など、通常使用時の安全要求事項を規定しています。型式試験や認証取得において、性能試験と並行して実施される安全性の根拠となります。本装置は、安全規格の枠組み内におけるこのようなサンプル評価を支援するため、制御された試験条件下で使用されます。

技術仕様

試験対象

• 家庭用冷蔵庫の冷蔵室（鮮度保持室）
• ファン式（ノンフロスト）冷蔵庫の除霜システムおよび除霜水蒸発皿
• 直冷式冷蔵庫の蒸発器表面における着霜/除霜シミュレーション
• 業務用冷凍冷蔵ショーケースおよび小型冷凍庫の除霜性能
• 冷凍冷蔵機器の除霜水回収・蒸発機構
• 制御された温度・水分条件下で除霜時間や水分蒸発量の評価が必要なその他の冷凍冷蔵製品

製品の用途

• 冷蔵庫メーカーの性能試験室 — 研究開発段階において冷蔵室の除霜時間と水分蒸発量を評価し、設計改善に活用。
• 冷凍冷蔵器具の型式試験および品質管理 — 新型式の認証、出荷前検査、受入検査向けに客観的な除霜・水分蒸発データを提供。
• 第三者試験・認証機関 — IEC 62552、GB/T 8059および関連規格に従って実施される性能試験をサポート。
• 大学および研究機関 — 冷凍技術、伝熱工学、鮮度保持に関連する教育・研究活動で使用。
• 家電製品の品質監督・抜取検査 — 冷蔵庫の除霜・結露関連指標の補助試験装置として活用。

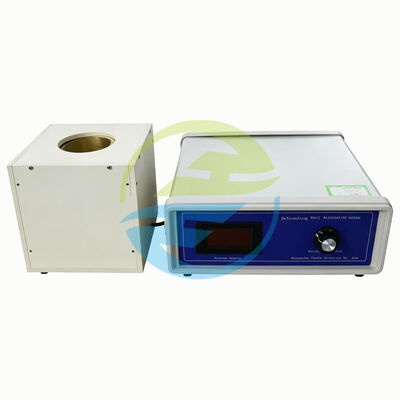

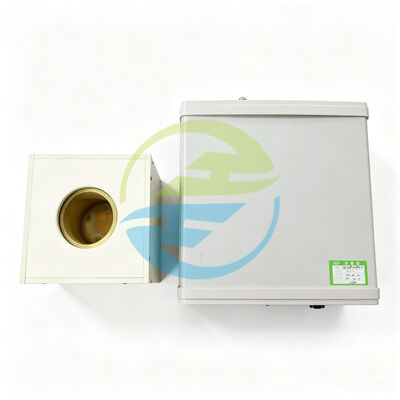

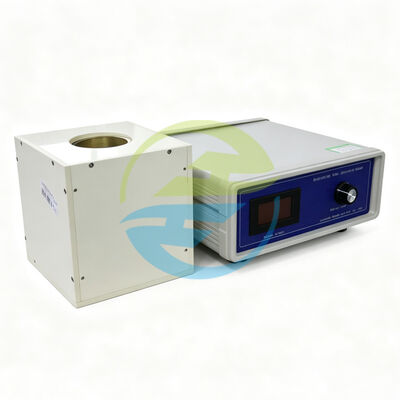

製品詳細画像

よくある質問（FAQ）

1. この装置は何を行うためのものですか？
   冷蔵庫や類似の冷凍冷蔵機器の冷蔵室における除霜時間と水分蒸発量を評価します。着霜・結露条件を制御しながらシミュレーションおよび定量評価を行う試験支援装置です。
2. 別途用意が必要な機器はありますか？
   試験中に消費された水量を計量するためのデジタル電子天秤（お客様準備）が必要です。その他（赤銅板、5W白熱電球、可変電源、デジタル電力表示器、注水機構など）はすべて装置に付属しています。
3. なぜ電熱線ではなく白熱電球を使用するのですか？
   白熱電球は構造がシンプルで低コスト、交換も容易だからです。5～220Vの可変入力と組み合わせることで、メンテナンスの負担を抑えながら表面温度をスムーズに制御でき、研究室での日常的な反復使用に最適です。
4. 5～220Vの可変入力の目的は何ですか？
   加熱強度を調整して銅板の表面温度を制御し、さまざまな試験方法で要求される着霜・結露または除霜の条件に合わせるためです。
5. 水分蒸発量はどのように定量化されますか？
   試験中に消費された水をデジタル電子天秤で計量・記録します。時間経過と組み合わせることで、水分の蒸発速度と効果を算出します。

HeJinについて

HeJin（和金）は、産業用試験装置および自動検査ソリューションを専門とする中国の製造メーカーです。

2012年の設立以来、研究開発、エンジニアリング設計、製造、販売、技術サービスを一体となって展開してきました。製品ポートフォリオは、自動車部品試験装置、リークテスト装置、環境試験機、IP保護等級試験装置、機械的強度試験装置、自動ろう付け装置、家電製品性能試験装置などをカバーしています。

HeJinにとって、試験装置は単なる機械ではなく、お客様が品質を自らの手で確実に管理するためのツールです。最初の技術的なご相談から納品、試運転、長期的なアフターサポートに至るまで、当社の目標は常に一貫してシンプルです。それは「試験プロセスをより制御しやすく、より信頼できるものにすること」です。
