自動車部品用10ステーションリレー充填・排出システム | 漏れ、圧力、真空制御用高精度自動車部品試験装置

Name: 自動車部品用10ステーションリレー充填・排出システム | 漏れ、圧力、真空制御用高精度自動車部品試験装置
Brand: HJ AUTOMATIC CONTROL TECHNOLOGY CO., LTD
SKU: HJ222-1
Availability: InStock

ブランド名:	Hejin
モデル番号:	HJ222-1
Moq:	1セット
価格:	Negotiatable
支払条件:	L/C、T/T、D/P
供給能力:	45日分1セット

詳細情報

製品説明

詳細情報

起源の場所:

中国

証明:

Calibration Certificate(Cost Additional)

モデル:

HJ222-1

ステーション数:

10局（独立制御）

制御システム:

PLC（プログラマブルロジックコントローラー）（シーメンス/三菱）

人間の機械インターフェース:

7インチカラータッチスクリーン

テスト媒体:

圧縮空気 / 窒素 (N2) / ヘリウム (He)

電源:

AC220V、50Hz、2.0kW

パッケージの詳細:

合板

ハイライト:

自動車用10ステーションリレー充填システム

高精度自動車部品試験機器

漏れ圧力真空制御システム

製品説明

自動車部品用10ステーションリレー充電・排気システム | 高精度自動車部品リーク、圧力、真空制御試験装置

製品紹介

10ステーションリレーインフレーション/デフレーション装置（HJ222-1）は、自動車用リレーおよび小型気密部品のインフレーション、真空引き、気密性試験用に特別に設計されています。

10個の試験ステーションが同期して動作し、生産ラインを毎分効率化します。安定した圧力制御システムと自動データ記録モジュールにより、すべての製品が正確で追跡可能な試験結果を得ることができます。

この装置は、工業グレードの空気圧制御、比例バルブ圧力調整、高精度圧力センサー、およびカスタマイズされた治具を採用しており、高度に自動化された安定した生産試験ユニットを形成しています。生産ラインのフロントエンドでの前処理にも、最終的な工場検査にも使用でき、効率と製品の一貫性を大幅に向上させます。

製品の特徴

10倍の効率、妥協のない品質（高スループット10ステーション設計）： 10個のリレーで独立した充電/排気または気密性試験を同時に実行し、研究開発検証（DV/PV）およびラインエンド（EOL）プロセスにおける試験効率を大幅に向上させます。
高精度制御： 輸入された高精度圧力センサーと制御バルブを採用し、±0.5% F.S.の圧力制御精度を実現し、わずかなリークも検出し、欠陥ゼロの出荷を保証します。
インテリジェントコア、安心操作（PLC & タッチスクリーン制御）： Siemens/Mitsubishi PLCインテリジェント制御システムと7インチ高解像度タッチスクリーンを搭載。ワンボタンで試験プロセスを開始し、直感的でシンプルなパラメータ設定と自動データ保存により、人的ミスを最小限に抑えます。
包括的な安全保護： 過圧アラーム、圧力誤操作保護、および非常停止ボタンを備えており、オペレーターと装置自体の絶対的な安全を確保します。
柔軟でカスタマイズされた治具： さまざまなサイズとタイプのリレーに対応する、カスタマイズ可能な柔軟な試験治具を提供しており、真に多目的機能を実現しています。

国際参照規格

IEC 60068-2-17 環境試験 - パート2-17：試験 - 試験Q：シーリング この装置のコア試験方法は、この規格に基づいており、圧力（インフレーション/膨張）を印加することにより、リレーハウジングのシール完全性を評価します。
IEC 60255シリーズ測定リレーおよび保護装置 リレー（特に保護リレー）の一般的な電気的および安全性の仕様について、この装置は、環境試験後もリレーがこの一連の規格の要件を満たしていることを保証します。
ISO 16750-4 道路車両 - 電気および電子機器の環境条件および試験 - パート4：気候負荷 この装置は、リレーが圧力変化（高度変化など）によって引き起こされるこの規格で指定された気候負荷に耐え、湿気の侵入を防ぐことができるかどうかを検証するために使用されます。
GB/T 2423.21 電気および電子製品の環境試験 - 試験Q：シーリング 中国国家規格IEC 60063-2-17に対応しています。

技術パラメータ

ステーション数：

10ステーション同時動作

試験タイプ：

真空引き / インフレーション / 排気 / 気密性試験

適用ガス：

空気、窒素、その他の不活性ガス

真空引き範囲：

0～-90 kPa

インフレーション圧力範囲：

0～0.8 MPa（より高い圧力はカスタマイズ可能）

圧力制御精度：

±0.5% F.S.

インフレーション/排気サイクル時間：

0.1–30秒調整可能

試験サイクル時間：

2–6秒（製品による）

制御システム：

PLC制御 + 7/10インチタッチスクリーンインターフェース

空気圧回路構造：

デジタル比例バルブ + 精密圧力レギュレータ

データ記録：

自動保存、エクスポート可能

通信インターフェース：

RS485 / イーサネット / MES対応

固定方法：

カスタマイズされたツーリング治具

電源：

AC 220V / 50Hz

動作環境：

0–45°C

安全保護：

過圧アラーム、リークアラーム、非常停止ボタン

本体材質：

工業用板金構造、耐衝撃性および耐腐食性

試験可能な項目

気密性試験： リレーハウジングが適切に密閉されているかどうかを判断します。
シーリングリーク検出： リークポイントを正確に特定するか、総リーク率を決定します。
インフレーション圧力耐圧試験： 特定の正圧下でリレーがシールを維持する能力をテストします。
真空保持試験： （つまり、排気）負圧下でのリレーのシール性能をテストします。
リーク率（L/min）判定： リレーのリークの程度を定量的に分析します。

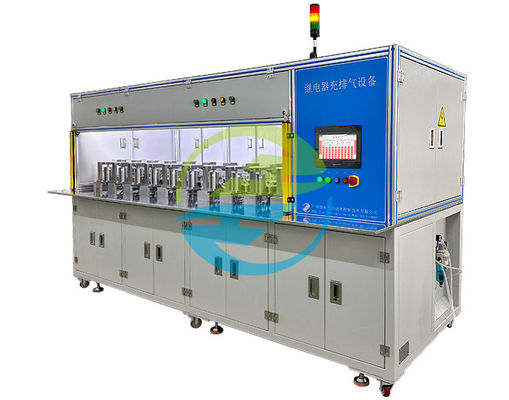

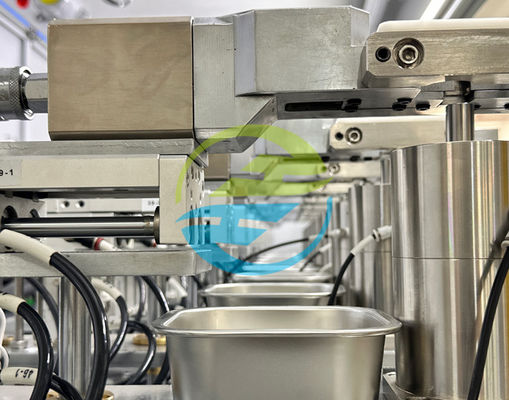

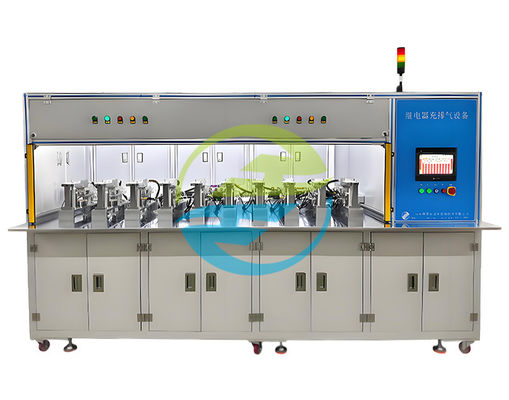

装置の詳細写真
