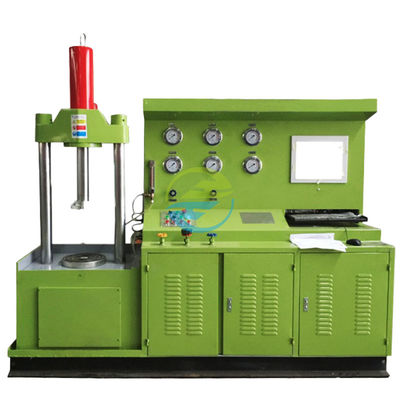

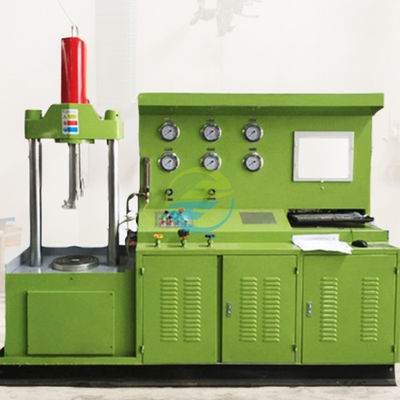

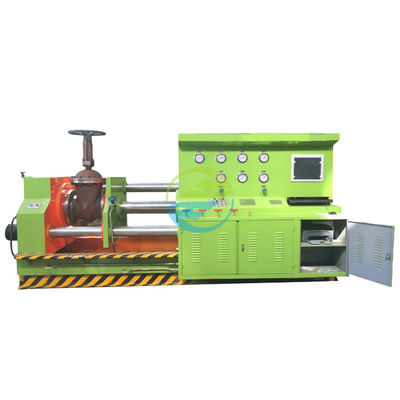

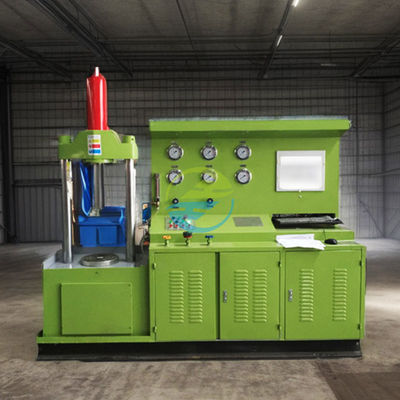

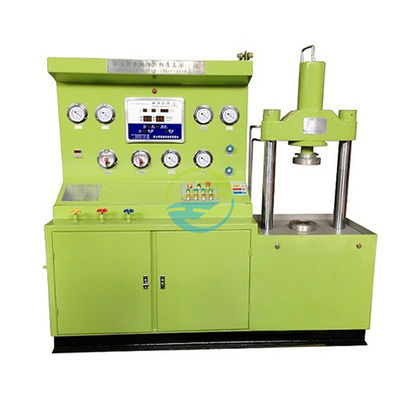

ISO 5167 垂直バルブ&流量計 インテリジェントテストベンチ 0.1~200m3/h 0~40MPa

製品のハイライト

• 高精度検出：輸入センサーを採用し、流量精度は±0.3%FS、圧力精度は±0.2%FSで、CNAS によって ISO 5167 クラス 1 の精度を満たすことが認証されています。
• 迅速な機器交換：電動リフティングと空気圧クランプにより、DN300 仕様のデバイス交換は 10 分以内で完了し、マルチブランドのバルブと流量計に対応しています。
• インテリジェント制御とデータ管理：10 インチカラータッチスクリーン、ワンクリックでの中国語-英語切り替え、20 以上の標準試験テンプレート（ISO 5167、API 6D など）を内蔵し、コンプライアンス判定付きの PDF レポートを自動生成します。
• マルチスタンダード互換性：API 6D、EN 12266-1 などの試験手順をサポートし、CE/API/CCC 認証に必要なデータレポートを自動的に生成します。
• 安全性と信頼性：ステンレス鋼の高圧キャビティ（60MPa に耐える）+ 強化防爆観察窓（光線透過率 92％）、漏れ監視精度は最大 0.001L/min、三重保護（過圧、過熱、緊急停止）により、EN 61010-1 電気安全規格に適合しています。
• 柔軟な拡張性：極端な動作条件試験用のオプションの高温モジュール（0～150°C）および真空システム（真空度≤10kPa）。

国際参照規格

流量測定規格

• ISO 5167-1:2018（流量測定用差圧デバイス）
  • 第 5 条：精度クラスと不確かさの計算。
  • 第 7 条：再現性試験方法と判断規則。
• GB/T 2624.1-2021（差圧パイプライン流体流量測定デバイス）
  • 第 5.3 節：流量係数の計算と校正プロセス。

バルブ試験規格

• API 6D:2020（パイプラインバルブ）
  • 第 8.2 条：圧力試験手順（シェル/シール試験圧力と保持時間）。
  • 第 8.3 条：漏れ許容基準（液体≤0.1mL/min·DN）。
• EN 12266-1:2019（工業用バルブ圧力試験）
  • 付録 A：バブル試験漏れ方法。
  • 付録 B：圧力降下漏れ判断規則。

安全性と EMC 互換性

• EN 61010-1:2010（測定機器の安全要件）
  • 第 5 条：電気的絶縁と過圧保護。
  • 第 7 条：機械的保護クラス（IP54/IP65）。

技術パラメータ
