| ブランド名: | HeJin |
| モデル番号: | HK1503 |
| Moq: | 1セット |
| 価格: | Negotiatable |
| 支払条件: | L/C、T/T |
| 供給能力: | 1ヶ月あたりにセット10 |

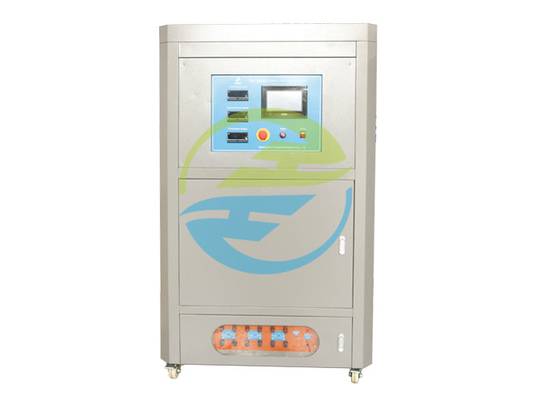

IEC 60669-1の試験装置自己Ballastedランプの負荷箱3の回線試験所
自己Ballastedランプの負荷箱のための標準:
IEC 60669-1:世帯および同じような固定電気取付け–パート1のための2017のスイッチ:自己のために意図されているスイッチのための一般要求事項節19.3テストはランプの負荷をballasted。
自己Ballastedランプの負荷箱の適用:
自己ballastedランプ（SBL）の負荷のために意図されているスイッチは極度の衰耗なしで制御の自己がランプ回路をballastedときに、か他の悪影響、起こる電気および熱圧力抗する。承諾はテストの下のスイッチで図12bに示されているように電源に負荷を接続することによって点検される。
負荷は図12bに従ってある。最高のピーク値および最高Iのための価値は表19で侵入の流れの2つのt与えられる。
表19 – IのピークおよびIのための価値配分組織のタイプによる2つのt
|
評価される流れ [A] |
配分 システム[V]: 220/380 230/400 240/415 Ipeak [A] |
配分 システム[V]: 220/380 230/400 240/415 I2つのt [2 s] |
配分 システム[V]: 120/208 120/240 127/220 Ipeak [A] |
配分 システム[V]: 120/208 120/240 127/220 I2つのt [A] |
配分 システム[V]: 220/380 230/400 240/415 SBL回路の評価される力 [W] |
配分 システム[V]: 120/208 120/240 127/220 SBL回路の評価される力 [W] |
| 10以下 | 108 | 2.8 | 162 | 5.9 | 100 | 60 |
| 13以下の10の上 | 142 | 5.5 | 162 | 5.9 | 150 | 60 |
| 16以下の13の上 | 170 | 9 | 200 | 11.5 | 200 | 100 |
| 20以下の16の上 | 192 | 13 | 231 | 18.5 | 250 | 150 |
自己Ballastedランプの負荷箱の変数:
| 電源 | 220V/50Hz |
| デジタル電圧メートル | 範囲:0 | 450Vの正確さ:±0.5%±2d |
| デジタル力メートル | 範囲:0~5Aの正確さ:±0.5%±2d |
| 出力チャネル | 3つのチャネル |
| カウンター | 0~9999999回 |
