IEC試験装置 線形ストローク 100mm スイッチプラグソケット 耐久性試験機 HC9914C1 (3つの作業ステーション)
担当者 : Tessa Huang
電話番号 : +86 18027403449
WhatsAPPについて : +8618027403449
| 最小注文数量 : | 1セット | 価格 : | Negotiatable |
|---|---|---|---|
| パッケージの詳細 : | 合板 | 受渡し時間 : | 30日 |
| 支払条件 : | T/T、L/C | 供給の能力 : | 1ヶ月あたりの10セット |
| 起源の場所: | 中国 | ブランド名: | HeJin |
|---|---|---|---|
| 証明: | Third party calibration certificate/ CE(cost additional) | モデル番号: | HC9903 |
|
詳細情報 |
|||
| 製品名: | 導体損傷度試験装置 | コントロール: | 手動制御,ボタンの操作 |
|---|---|---|---|
| テスト時間: | 0-9999 | 質量: | 0.30 だった40 だった70 だった91 について4,2.0kg |
| テスト率: | 10 ± 2回転/分 | プレートの直径: | 75mm |
| ブッシュの穴の直径: | 6.59 について5, 13, 14.5mm | テスト高さ: | 260、280、300、320mm |
| ハイライト: | IEC 60069-1 IECの試験装置,ボタン操作IECの試験装置,75mmのコンダクターの損傷の程度テスト器具 |
||
製品の説明

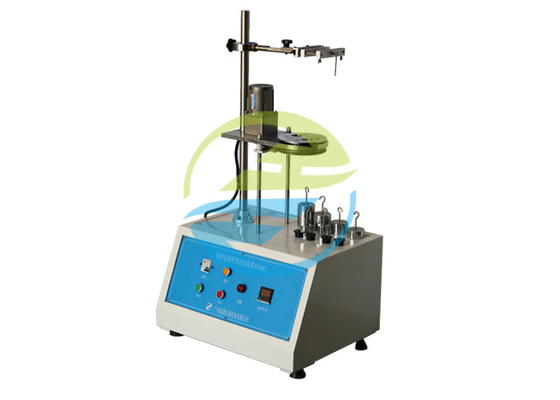

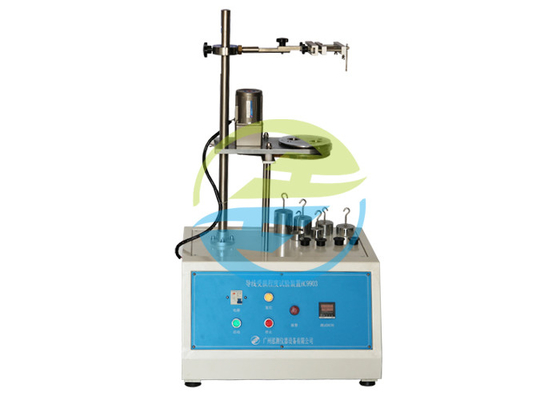

IEC 60069-1 試験装置 導体損傷度試験装置 試験装置 速さ 10 ± 2 r/min
標準:
IEC 60884-1 家庭用および同様の目的のプラグと電源出口 部分1:一般要件 項 12.2.5図11
IEC 60669-1 家庭用および類似の固定電気装置用のスイッチ 部分1:一般要件 項 12.2.5図9
標準的な説明:
螺栓式固定式端末は,導線を不当に損傷することなく,導線を固定するように設計および製造しなければならない.
端末は図11に従って試験装置に配置され,硬い,固い,鎖状および/または柔軟な電導体 (※) を装備する.表 3 によると,まず最小の,次に最大の名目横切りの面積切断螺栓またはナッツが表6に従ってトルクで引き締まる.
固い鎖導体がない場合は,固い導体のみで試験を行うことができる.この場合,さらなる試験は不要である.
試験導体の長さは,表9で示す高さ (H) より75mm長である.

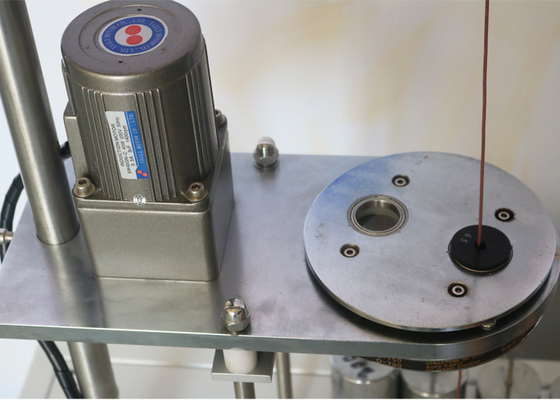

配管の端は,表9のとおり,装置の下の高度 (H) に配置されたプレートに適当なブーシングを通過する.ブッシュは水平平面に配置され,その中央線は直径75mmの円を描く.固定装置の中心部を水平平面に同心し,その後,プレートは (10 ± 2) r/minの速度で回転する.
固定装置の口とブッシングの上面の間の距離は,表9で示す高度から ± 15 mm 以内の範囲でなければならない.ブッシングは,結合を防止するために潤滑されてもよい.曲げること隔離電導体の回転
表 9 に規定する質量が導体端から懸垂される.試験時間は約 15 分である.
試験中に,導管は,圧縮装置から滑り出したり,圧縮装置の近くで割れたりせず,また,導管は,さらなる使用に不適するよう損傷してはならない.IEC試験装置
試験は,最初の試験が,固い固い導体で行われた場合,固い固い導体で繰り返す.
パラメーター:
| モデル | HC9903 |
| 試験率 | 10±2 RPM |
| 回転直径 | 75mm |
| 試験時間 | 0-9999 |
| 体重 | 0.30 だった40 だった70 だった91 について4,2.0kg |
| 試験高さ | 260, 280, 300, 320mm |
| ブッシュの穴の直径 | 6.59 について5, 13, 14.5mm |
| 基準 |
IEC60884-1,IEC60669-1 IEC試験装置 |
