水IPX1 - 1PX8 IPの試験装置に対する保護のための16A試験制度

水IPX1 - 1PX8 IPの試験装置に対する保護のための16A試験制度

ブランド名: HeJin
モデル番号: HH0820
Moq: 1セット
価格: Negotiatable
供給能力: 1ヶ月あたりの10セット
詳細情報
起源の場所:
中国
証明:
calibration certificate (cost additional)
使用法:
水進入保護テスト、滴る試験装置テストする、雨シミュレーション雨試験装置
製品名:
IPX1~8防水試験制度
縦の雨滴区域:
1000mm×600mm
標準:
IEC60529
針の穴:
Φ0.4mm
縦の雨滴の流れ:
1mm/min、3mm/min
振動の管:
R600mm、R800mm、R1000mm (標準的な構成)
振動の管は流れをテストする:
0.5-10L/min
回転盤の直径:
Ø600mm
IPX8圧力タンク:
Ø600mm*1000mm
パッケージの詳細:
合板
ハイライト:

水質試験システムに対する1PX8保護

,

水質試験システムに対するIEC 60529の保護

,

IPX1 IPの試験装置

製品説明

水IPX1-1PX8 IPの試験装置に対する保護のための試験制度



標準:

エンクロージャ(IPコード)、節14.2.1、14.2.2、14.2.3、14.2.4、14.2.5、14.2.6、14.2.7、14.2.8、および図3、図4、図5および図6、IPX1、IPX2、IPX3、IPX4、IPX5 IPX6、IPX7およびIPX8によって提供される保護のIEC60529程度;

固体異物の進入の効果に対してエンクロージャの中の電気機器を保護するために道路車両の電気機器にエンクロージャによって、水(水に対する保護)の進入の効果からエンクロージャの中の電気機器を保護する塵(異物に対する保護)を含む提供される保護のDIN40050-9 IPの程度;

ISO 20653-2013の道路車両—保護(IPコード) —のある程度異物、水およびアクセスに対する電気機器の保護。 IPの試験装置

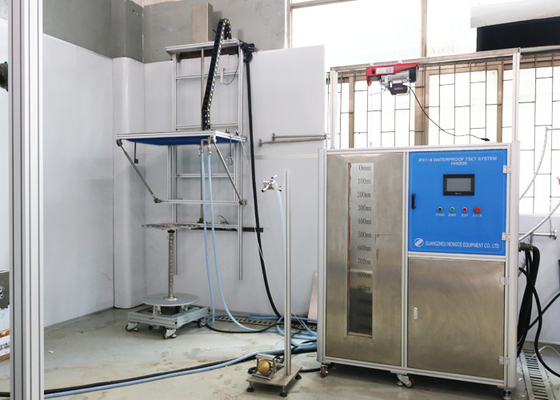

から成りなさい:

1. 直径600mmの回転盤;

2. 給水タンク(またIPX7液浸試験のために)および電気制御キャビネット;

3. IPX1-2テストのための滴りの試験区域1000*600mm;

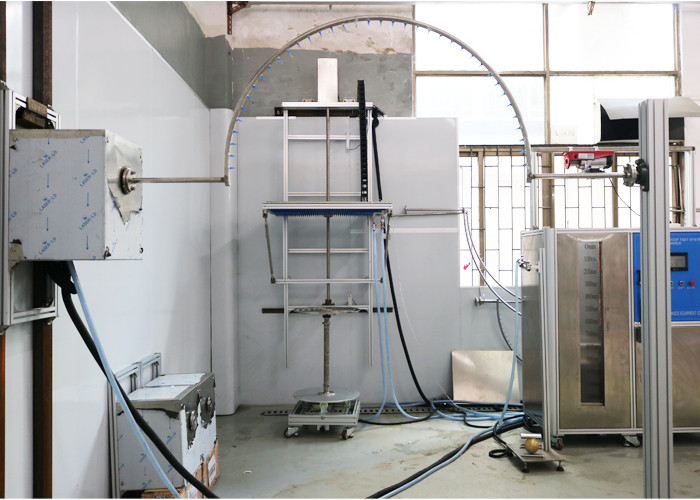

4. R400mm、R600mmのIPX3-4テストのためのR800mmの振動の管;

5. IPX3-4テストのための手持ち型のスプレー ノズル;

6. IPX5-6テストのためのジェット機 ノズル;

7. 手持ち型のスプレー ノズルおよびジェット機 ノズルのための固定ブラケット;

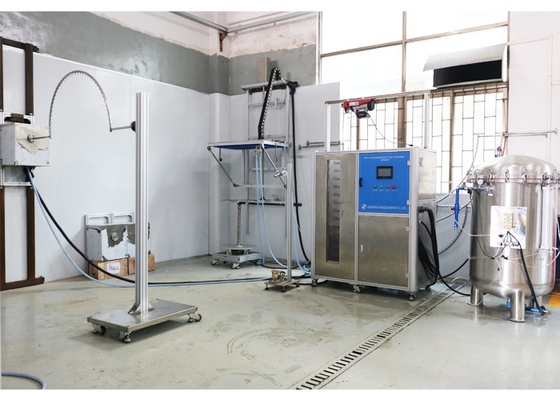

8. IPX8液浸試験のための直径800mmタンク。



変数:

項目 指定
機械のための電源 AC220V/60Hzの三相五線式
テスト サンプルのための電源 ≤ 440Vac 16A
試験範囲 IPX1へのIPX8
縦の雨滴区域 1000mm×600mm
縦の雨滴の開き Ф0.4mm
縦の雨滴の穴の間隔 20mm
縦の雨滴を通って降雨量 1mm/min、3mm/min
雨滴の高さ 200mm
テストの時間 10min.
振動の管の半径 R200mm、R400mm、R600mm、R800mm、R1000mm、R1200mm、R1400mm、選択のためのR1600mm
振動の管を通って降雨量 0.5-10L/min. IPの試験装置
振動の管の角度 1-350°
噴霧ノズルの開き Ф0.5mm
噴霧ノズルの穴の数 121
噴霧ノズルの球形の直径 SФ75.5mm
噴霧圧力 50-150Kpa (10L/min)
ジェット機 ノズルの開き Ф6.3mm (IPX5);Ф12.5mm (IPX6)
ジェット機 ノズルを通って降雨量

12.5±0.626L/min (IPX5);

100±5L/min (IPX6)

回転速度 1r/min、15°inclinable
回転盤の高さ 調節可能な1200-1800mm
回転盤の直径 Ø600mm
回転盤の回転速度 1rpm
利用できる傾き角度 15°
回転盤の回転角度 90°/360°clockwiseおよび左回りの回転の連続的な回転
IPX8圧力タンク Ø600mm*1000mm

水IPX1 - 1PX8 IPの試験装置に対する保護のための16A試験制度 0
水IPX1 - 1PX8 IPの試験装置に対する保護のための16A試験制度 1
