| ブランド名: | HeJin |
| モデル番号: | HO6508 |
| Moq: | 1セット |
| 価格: | Negotiatable |
| 支払条件: | T/T、L/C |
| 供給能力: | 1ヶ月あたりの10セット |

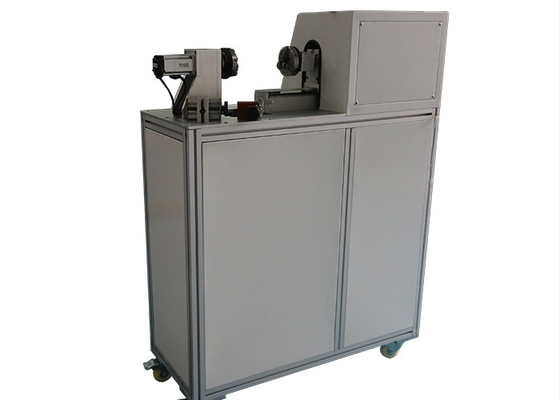

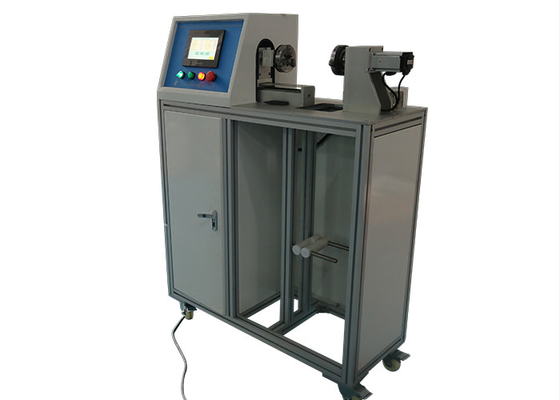

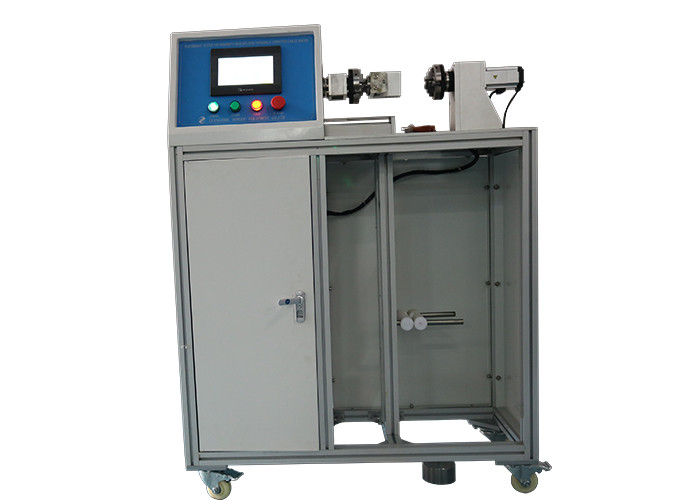

Intergrallyの近さスイッチのためのIECの試験装置の性能のテスターはCableaを接続した
標準:
IEC 60947-5-2の『低電圧の開閉装置およびcontrolgear -部5-2:制御回路装置およびスイッチ素子-近さは』別館C.8を転換する
適用:
必要な接続ケーブルが付いているさまざまな近さスイッチそして光電センサーの構造強度の性能をテストすることを接続ケーブルおよびスイッチの位置が比較的固定されることを保障する使用し。 IECの試験装置
これらのテストの目的は運輸処理および取付けの間にケーブルの投錨の完全性を保障することである。取付けられていて、近さスイッチおよびケーブルは互いに関連して固定されるべきである。
C.8.1 .1引きテスト
ケーブルは1 min.の持続期間のためのケーブルの絶縁のジャケットに適用されたケーブルの記入項目の軸線に沿う安定した引きに服従する。
C.8.1 .2トルク テスト
ケーブルは0,1 Nmのトルクに服従するか、または360°のトルクの角度を与える価値に限られる。次にトルクは1分と左回りに近さスイッチ入口からの1つの00のmmの間隔の1分のケーブルに、右回りに、適用される。
C.8.1 .3押しテスト
押し力はケーブルの入口にケーブルの軸線に沿ってできるだけ近く加えられる。
力は20 N.にゆっくり高められる。力はいつものそして適用間の最低の休止1つの1分の間加えられる。
テストの後で、ケーブルの入口の密封の平均の目に見える損傷およびケーブルの変位は観察されない。
C.8.1 .4くねりテスト
ケーブルは次の方法で荷を積まれ、曲がる:
a) 多くケーブルにそれを付けることによって3つのkgをケーブルの入口からのそしてケーブルの入口の垂直の軸線の1つのm中断しなさい。
b) 1 min.のためのその位置を維持するケーブルで90°のくねりをもたらすために近さスイッチ90°を傾けなさい。
c) 1 min.の持続期間のための位置を維持するケーブルで反対の90°のくねりをもたらすために垂直に関連して反対の方向の近さスイッチ90°を傾けなさい。
特徴:
装置は録音をし、より正確表示するために高度PLCのインテリジェント制御システム、タッチ画面人間化された操作インターフェイスを採用する;前もって調整されたテスト時間、テスト速度、テスト打撃、引き力の設定および他の機能を使って。テスト サンプルが修飾されるかどうかデータ レコードによって分析することができる。
変数:
| モデル | HO6508 |
| 入力パワー | AC220V 50Hz IECの試験装置 |
| 制御システム | 三菱PLCの理性的な電気制御+マン・マシンの統合されたインターフェイス操作 |
| ドライブ モード | サーボ モーター |
| 場所 | 単一 |
| テスト項目 | 引きテスト:引き力160N （d≥8mm）または20d （d<8mm> |
| トルク テスト:0.1Nm （360°） | |
| 押しテスト:20N | |
| くねりテスト:±90°rotationの荷を積まれる3kg多く | |
| テスト時間 | 0-999.9sは、各テスト項目のテスト時間を前もって調整することができる |
| テスト数 | 0-9999timesは、各テスト項目のテスト数を前もって調整することができる |
| 負荷固まり | 3kg |
| テスト サンプル | 必要な接続ケーブルが付いている近さスイッチ、光電センサーおよび他の同じようなプロダクトは、サンプル スイッチ部品50*50*50mm以下ないし、ケーブルの直径は16mm以下ない |
