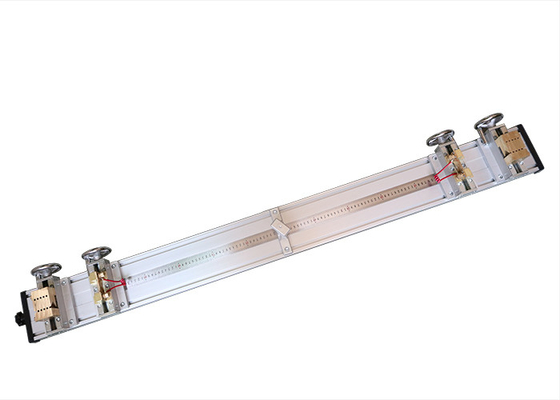

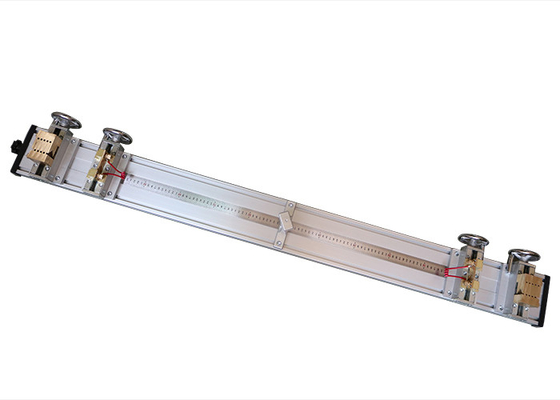

1000mmの測定の普遍的なコンダクターの抵抗の据え付け品

起源の場所:	中国	ブランド名:	HeJin
証明:	Third party calibration certificate/ CE(cost additional)	モデル番号:	HDX1301

詳細情報
製品名:	普遍的なコンダクターの抵抗の据え付け品HDX1301	測定の有効な長さ:	1000mm
標準:	IEC60245-1、IEC60245-2	機能:	iecの試験装置
ハイライト:	普遍的なコンダクターの抵抗の据え付け品 , 1000mmの測定のコンダクターの抵抗の据え付け品

製品の説明

IECの試験装置の送電線のための普遍的なコンダクターの抵抗の据え付け品

標準:

450/750 V部分1以下のIEC60245-1ゴム製絶縁されたケーブル評価される電圧:一般要求事項。

450/750 V部分2以下のIEC60245-2ゴム製絶縁されたケーブル評価される電圧:テスト方法。

適用:

「電線およびワイヤーの電気特性のためのテスト方法で」指定される送電線および電気機器、ワイヤーおよびケーブル装置の変化のDCの抵抗の測定に適当それはまた他のコンダクター材料のDCの抵抗の測定に使用することができる。 IECの試験装置。

テストサンプル:

1mmの² | 630mmの²力cable.IECの試験装置の単一または複数の立場のコンダクターそして中心。

特徴:

それは速いクランプを採用し、肯定的で、否定的な通された棒の使用によって構造を撤回し、サンプルの接点を改良するために電圧および現在のクランプは分かれている。アルミ合金の支承板、銅クランプ。

製品紹介:

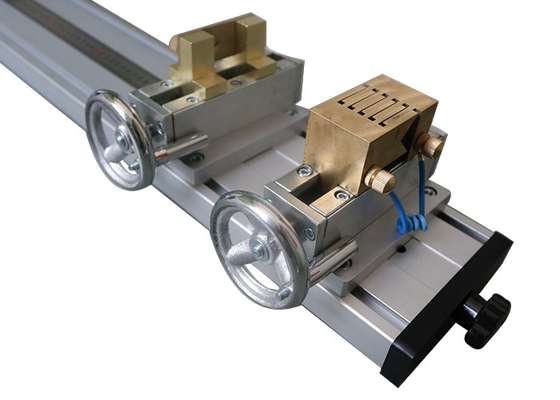

器具はアルミ合金の支承板、適度な構造および便利な使用を採用する。それは速くより便利、適用範囲が広い調節可能な張力装置によって補われる構造を締め金で止め、撤回するねじを使用する。電圧クランプおよび現在のクランプはサンプルが付いている接点を改良するために分かれている。

テスト方法:

1.Adjustment間隔	クランプは調節可能であるので、2電圧締め金で止める頭部間の間隔が測定の前に1メートルであるかどうか確認することは必要である;据え付け品はローカル口径測定部に周期的に1メートルの長さに目盛りを付けるべきである
2. 間隔がよりテストサンプルの横断面の円周より少し1.5倍のではないように2現在の締め金で止める頭部を締め金で止める頭部と電圧間の間隔を調節しなさい
3. 配線	対応する流れ、電圧ターミナルを接続しなさい
4.Installサンプル	現在の締め金で止める頭部のねじを抜き、現在の締め金で止める頭部、④に①サンプルを置き、サンプルをそしてきつく締まり、サンプルをきつく締めるためにハンドルの⑥を回すためにまっすぐにし、（力は余りに大きくないべきではない）;そしてヘッド②、③を締め金で止める電圧は穏やかに有効な接触にあるまできつく締まる
5. テストは始まり、記録される

変数:

頭部を締め金で止める2電圧間の間隔	100~1000mm
サンプル・アプリケーションの範囲	1mm2-630mm2の単一か多数の座礁させたコンダクターの中心
測定の有効な長さ	1000mm
次元	1530の× 210の× 150mm
電気橋の適応	4ポイント測定を用いる橋そしてデジタル抵抗のテスター

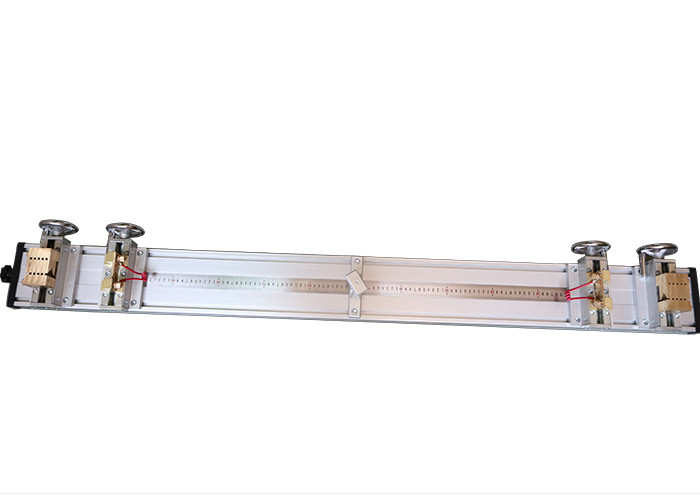

1000mmの測定の普遍的なコンダクターの抵抗の据え付け品 0
