| ブランド名: | HeJin |
| モデル番号: | HC9924 |
| Moq: | 1セット |
| 価格: | Negotiatable |
| 支払条件: | L/C、T/T |
| 供給能力: | 20セットの/month |

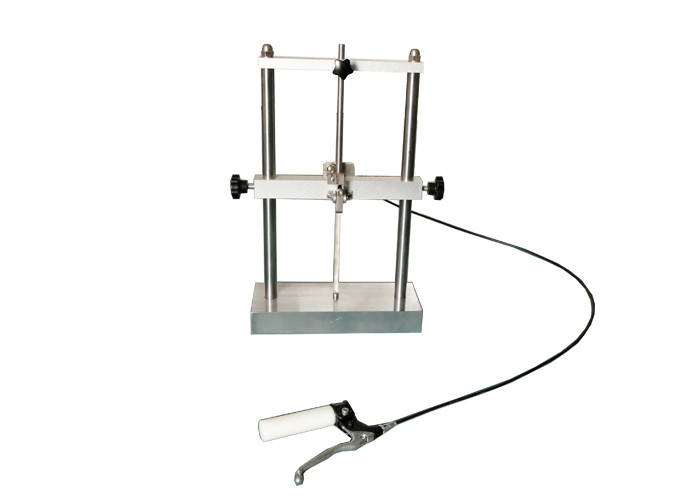

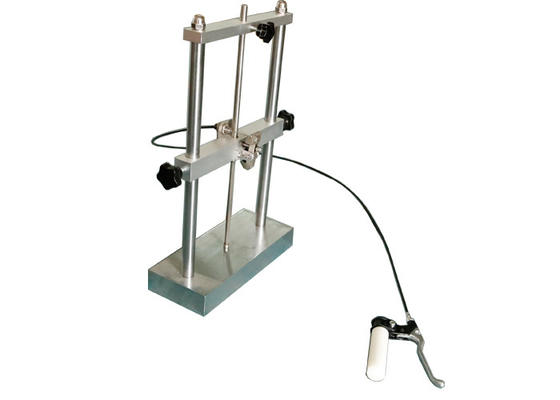

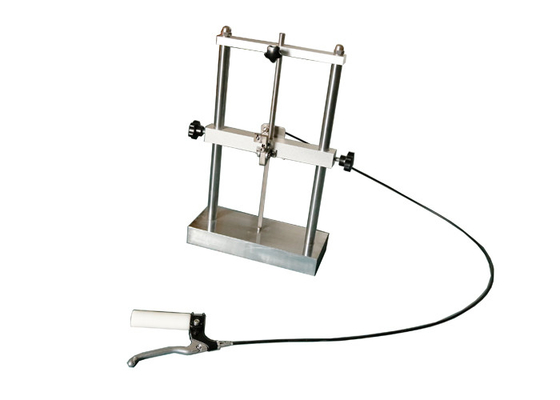

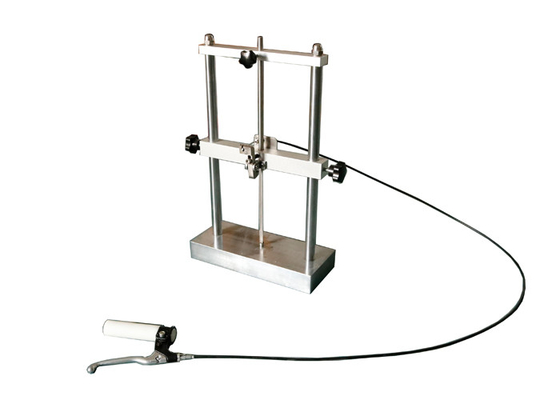

プラグのソケットの試験装置の低温の衝撃試験の器具
標準:
IEC 60884-1 2013年の『世帯および同じような目的のためのプラグそしてソケット出口--パート1:一般要求事項』節24.4、30.4
IEC60811-1-4 『電線-パート1の材料を絶縁し、おおうための共通テスト方法:概要の適用-セクション4のための方法:低温のテスト』
適用:
この装置は電気付属品の低温に耐衝撃性を点検するための使用、またワイヤーおよびケーブルである。プラグのソケットの試験装置
テスト サンプル:
電気付属品、箱を、ねじ腺取付ける、表面のタイプ カバー、ワイヤーおよびケーブル等。プラグのソケットの試験装置
特徴:
この装置は低温の部屋と使用されるべきである装置は厚い約40mmのスポンジ ゴムのパッドに置かれ低温の部屋にテストの前および最中に置かれるべきである。
変数:
| モデル | 衝撃試験の器具HC9924 | 衝撃試験の器具HC9924A |
| 場所 | 単一ステーション | 3つの場所 |
| 影響のハンマー（g）の重量 | 1000±2および100±1 | 100、200、300、400、500、600、750 1000 1250 1500 （表1および2）を見なさい |
| 影響（mm）の高さ | 100 | 100 |
| 鋼鉄中間部分 | Φ20は、元口R300、100gを円形にした | Φ20は、元口R300、100gを円形にした |
| 標準 |
IEC60884-1 24.4図27 IEC60884-1 30.4図42 |
IEC60811-1-4 |
| 操作 | 手動の、機械解放 | 手動の、機械解放 |
固定取付けの送電線のためのTable1は次のテーブルで与えられるように、サンプルをテストするためのハンマーの固まりある:
| 全面的な直径（mm） | ハンマー（g）の固まり | |
| 上で | 以下 | |
| - | 4.0 | 100 |
| 4.0 | 6.0 | 200 |
| 6.0 | 9.0 | 300 |
| 9.0 | 12.5 | 400 |
| 12.5 | 20.0 | 500 |
| 20.0 | 30.0 | 750 |
| 30.0 | 50.0 | 1000 |
| 50.0 | 75.0 | 1250 |
| 75.0 | - | 1500 |
次の通り適用範囲が広いケーブルおよびコードおよびテレコミュニケーション ケーブルのための表2は、サンプルをテストするためのハンマーの固まりある:
| 全面的な直径（mm） | ハンマー（g）の固まり | |
| 上で | 以下 | |
| 平らなコードのため | 100 | |
| - | 6.0 | 100 |
| 6.0 | 10.0 | 200 |
| 10.0 | 15.0 | 300 |
| 15.0 | 25.0 | 400 |
| 25.0 | 35.0 | 500 |
| 35.0 | - | 600 |
