| ブランド名: | HeJin |
| モデル番号: | HC9928 |
| Moq: | 1セット |
| 価格: | Negotiatable |
| 支払条件: | L/C、T/T |
| 供給能力: | 20セットの/month |

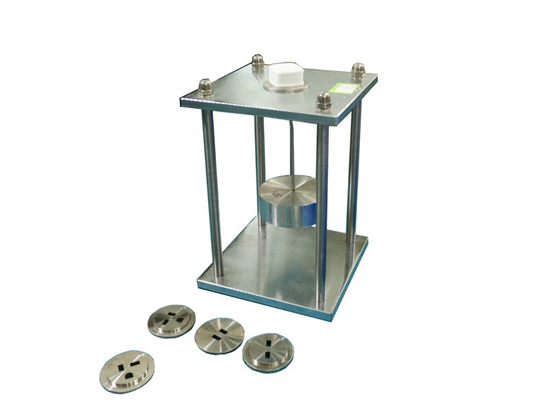

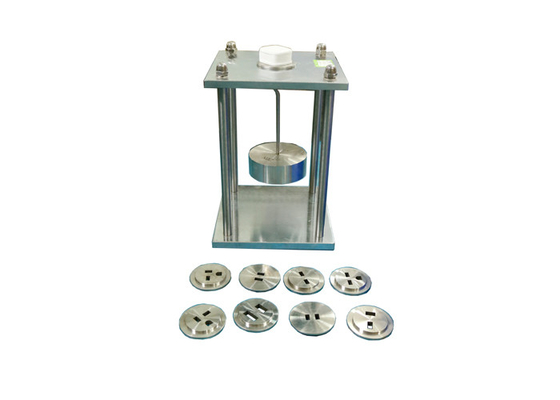

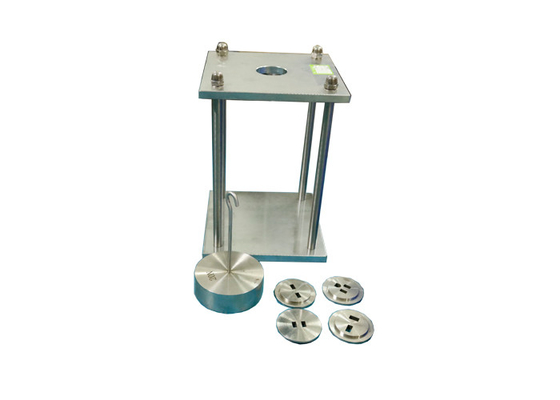

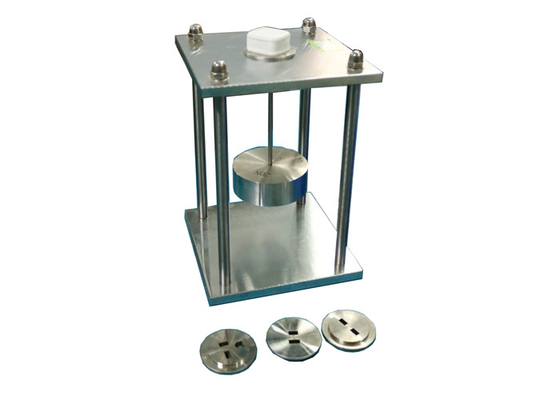

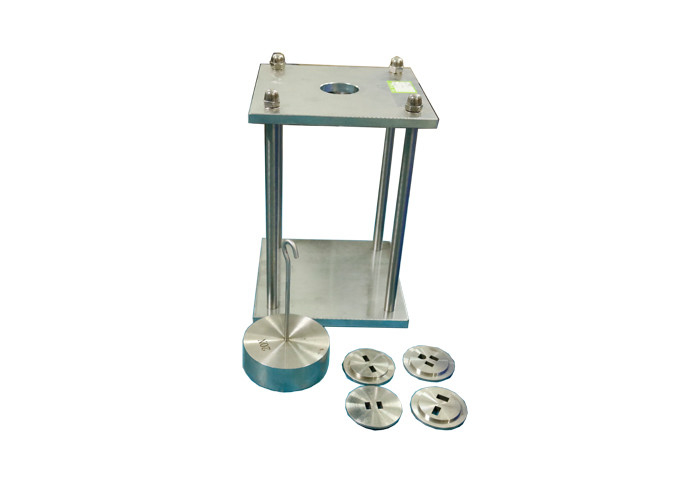

プラグのボディのピンの固定を確認するプラグのソケットの試験装置の器具
標準:
IEC 60884-1 2013年の『世帯および同じような目的のためのプラグそしてソケット出口--パート1:一般要求事項』節24.10および図30
適用:
この装置はプラグのボディのピンの固定を確認する使用である。プラグのソケットの試験装置
テスト サンプル:プラグ ピン。
特徴:
プラグのボディのピンの固定を確認する標準的な条件との一致、
変数:
| 場所 | 1つの場所。 プラグのソケットの試験装置 |
| 重量 | 4N、20N、通常の穴のための30N、1それぞれ;50N、ホック、1との20Nそれぞれ |
| ゲージ | 6Aプラグ・ゲージ、10Aプラグ・ゲージ、16Aプラグ・ゲージ、1をそれぞれ提供しなさい;平らなピンのため、4±0.44mmとサイズをピンで止める穴のサイズの同輩;円形ピンのため、6±0.5mmと直径をピンで止める穴のサイズの同輩。（カスタマイズ可能） |
| クランプ単位 | プラグ ピン クランプ単位、セット1 |
熱するキャビネット内のテストの温度にであるため（70の± 2）の°C
プラグおよびソケット出口のための表16の–最高および最低の回収力
| 付属品の評価 |
の数 の棒 付属品 |
回収力 N |
||
|
マルチピン ゲージ 最高 |
マルチピン ゲージ 最高 |
単一ピン ゲージ maximuma |
||
| 13 A以下 | 2 | 40 | 1.5 | 17 |
| 3 | 50 | |||
| 5 | 70 | |||
| 13 A以下 | 2 | 50 | 2.0 | 25 |
| 3 | 54 | |||
| 以上3 | 70 | |||
| 32 A以下の16 Aの上 | 2 | 80 | 3.0 | 27 |
| 3 | 80 | |||
| 以上3 | 100 | |||
| これらの回収力はプラグの弾力性のある埋まっている接触アセンブリをテストするのためだけである。 | ||||
