| ブランド名: | HeJin |
| モデル番号: | HC9916 |
| Moq: | 1セット |
| 価格: | Negotiatable |
| 支払条件: | L/C、T/T |
| 供給能力: | 20セットの/month |
最高および最低の回収力の証明のためのプラグのソケット テスト器具
標準:
IEC 60884-1の『世帯および同じような目的–パート1のためのプラグそしてソケット出口:一般要求事項』節22.1、節22.2、図18&19および表16。
適用:
この装置がのために最高が力を撤回し、最低が綴込に力を標準的な範囲のソケットからのプラグかプラグ ピン撤回するかどうか確かめるのに使用されている。電気付属品の構造はプラグを挿入し、引き出して容易なプラグの正常な使用を防ぐべきである。
特徴:

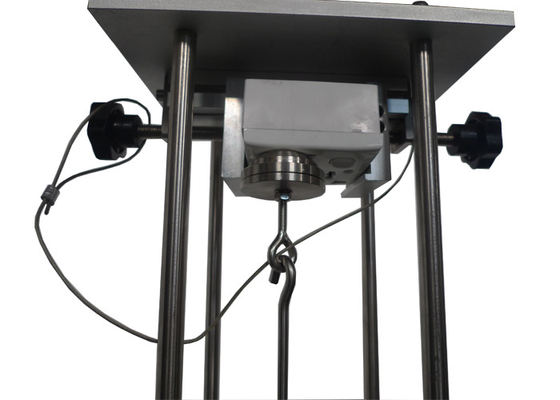

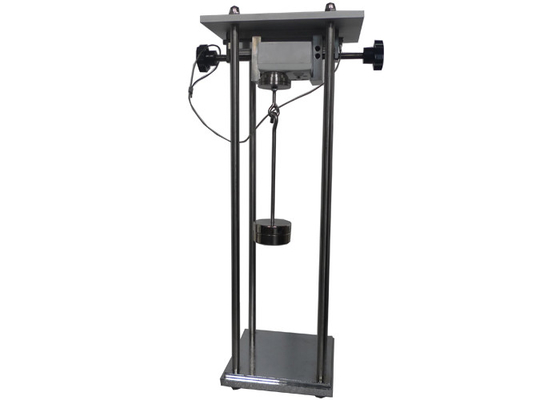

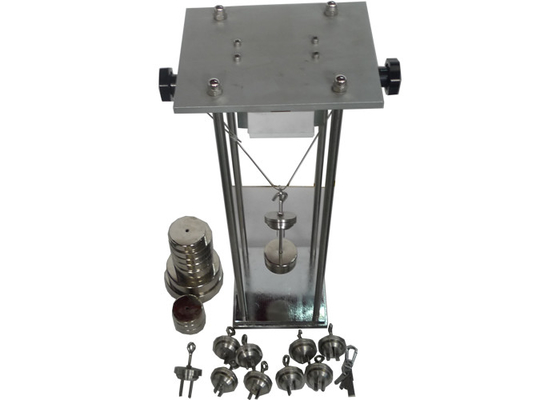

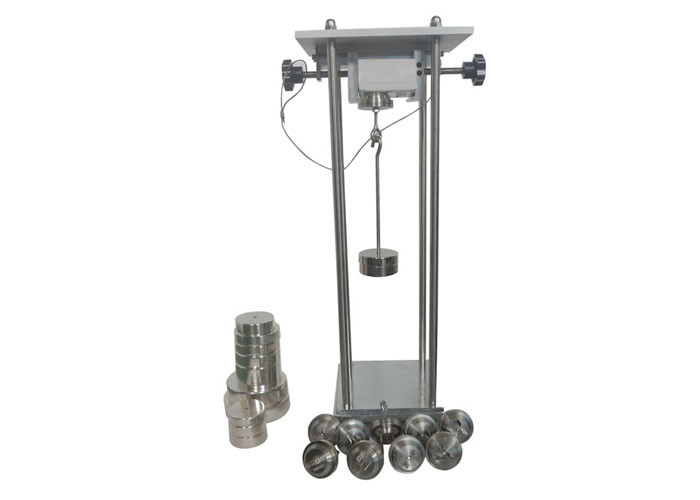

上の版は水平姿勢から縦のオリエンテーションに回転し、締め金で止める装置は上の版で回すことができる。これらの特徴は装置が異なった標準的な条件を満たすために多くの異なった構成でセットアップされるようにする。標準的なプラグおよび重量は16Aまで評価されるソケットのテストを行うために供給される。
最低の回収力をテストするためのPinゲージそして適切な重量は別に販売される。ピン ゲージの必須次元は顧客によって指定される必要がある。
テスト プラグは0.8mmを超過しない荒さの堅くされた鋼鉄から作った。
横からの垂直への上の版のピボット。
変数:
| テスト プラグ |
堅くされた鋼鉄の作られる。 テスト プラグおよびピンは特定の国のプラグおよびソケットの条件に従ってなされる。 |
| 重量 | 1セット。重ね合わせは達成された100Nの1/10のテスト力の加えられた重量加えられる力である場合もある |
| 操作 | マニュアル |
| 標準 | IEC60884-1 |
プラグおよびソケット出口のための表16の–最高および最低の回収力
| 付属品の評価 |
の数 の棒 付属品 |
回収力 N |
||
|
マルチピン ゲージ 最高 |
マルチピン ゲージ 最高 |
単一ピン ゲージ maximuma |
||
| 13 A以下 | 2 | 40 | 1.5 | 17 |
| 3 | 50 | |||
| 5 | 70 | |||
| 13 A以下 | 2 | 50 | 2.0 | 25 |
| 3 | 54 | |||
| 以上3 | 70 | |||
| 32 A以下の16 Aの上 | 2 | 80 | 3.0 | 27 |
| 3 | 80 | |||
| 以上3 | 100 | |||
| これらの回収力はプラグの弾力性のある埋まっている接触アセンブリをテストするのためだけである。 | ||||
