| ブランド名: | HeJin |
| モデル番号: | HH0810A |
| Moq: | 1セット |
| 価格: | Negotiatable |
| 供給能力: | 1ヶ月あたりの10セット |

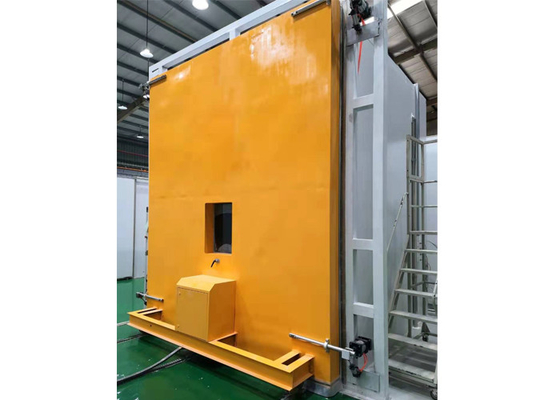

IEC60529は内部タイプIP5X IP6Xテスト歩行のための2 IPの試験装置の砂および塵テスト部屋を計算する
| 1. プロダクト概観 | |
| 目的 | ちり止め/テスト部屋は自動車ランプ、器械、電気カバー、操向システム、ドア ロック、モーター、等を含むさまざまな部分のちり止めに適当、である。 |
| 特徴 |
自動車部品、電気部品および他の部品の塵の耐性検査に従いなさい 浮遊タイプに従うちり止めおよびちり止めテスト jis d 0270 F2に従う塵 デジタル設定、容易な維持管理 |
| 標準に合いなさい | エンクロージャ（IPコード）によって提供される保護のIEC60529程度 |
| サンプル重量 | 総重量3Tよりより少なく |
| 2. 製品仕様書 | |
| プロダクト モデル | HH0810A |
| スタジオのサイズ | D4500mm×W2500mm×H3500mm （カスタマイズ可能な） |
| 容積 | 40 m3 |
| 境界次元 |
D5000mm×W3200mm×H4550mm （これは前もって調整されたサイズである。実寸はわずかに異なる。場所に限界があったら、先立って説明しなさい） |
| 3. 技術的な表示器 | |
| テスト環境の状態 | 周囲温度は+ 10 ℃、相対湿度の≤ 85%の大気圧である:86-106kpa |
| テスト塵 | 75μmのふるいを通って行くことができるおよびワイヤー直径50μmの正方形のふるい乾燥したタルカム パウダー。 |
| 塵集中 | 2~4kg/m3 （塵の消費） |
| 正当な温度の価値 | RT+10℃~60℃ |
| 塵吹く制御周期 | 1s~99h （調節可能な） |
| テスト時間のタイミング | 1s~999h （調節可能な） |
| 衝撃の時間 | 1S~99H （調節可能な） |
| 気流の速度 | それはテスト塵がテスト サンプルを均等にそしてゆっくり選ぶ、最大値は2m/sを超過しないことを保障ことはでき |
| 4. 構造 | |

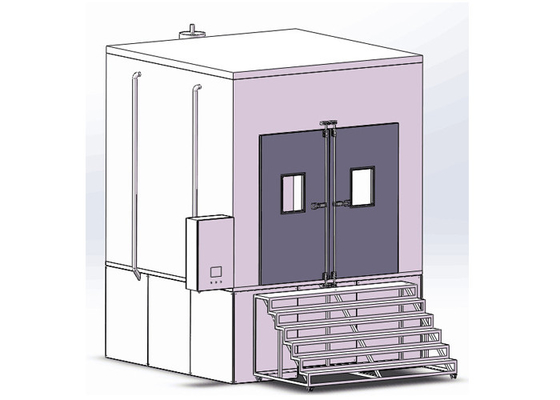

| 構造レイアウト | 装置は通りがかりの貯蔵の版の現地アセンブリの方法を採用し、構造のレイアウトは大体に分けられる:部屋の構造、集じんシステム、塵の吹くシステム、制御システム、等 |
| 実験室ボディ |
倉庫材料:場所で組み立てられる100mmの厚さの環境の友好的な、flame-retardant堅いウレタン フォーム; 外壁材料:乳白色の白い鋼板 内部の壁材料:SUS304ステンレス鋼の版 シーリング:接合箇所はシリコーン油の腐食に対して抵抗力がある輸入されたガラス ケイ酸ゲルと密封される、; 断熱材材料:約100mmの厚さ、強い断熱材の性能の環境の友好的なflame-retardant堅いウレタン フォーム |
| 部屋の底 |
底で、吸塵の漏斗負荷のための部屋ボディ、ガイド・レール、バイブレーター、ファン、チャネルの鋼鉄台枠、等の底板の格子を含む単位部屋は、ある 軸受け容量:底> 3Tの総忍耐容量 |
| ゲート |
ゲート:手動二重蝶番を付けられたドアは、ドアの入り口のサイズ1800の× 2800のmmである;ドアのシーリング ストリップに強い老化する抵抗および塵の堅さの抵抗がある。 観察窓:各ゲートはガラス観察窓が、サイズである約500mmの広い× 650mmの最高装備されている。手動塵のスクレーパーは箱のサンプルのテスト状態を観察するために取付けられている。 |
| 照明装置 | 2組の湿気がある証拠および耐圧防爆ランプは部屋の上で取付けられ、スイッチはコントロール パネルで制御される。 |
| 圧力救助のバランス | 余りに高いおよび漏出からの塵から高層大気箱の圧力を防ぐ1つの圧力バランスの港 |
| 5. 吸塵および吹くシステム | |
| 漏斗を集める塵 | ステンレス鋼から成っている内部箱の打撃の穴の近くで集まる6円錐形の吸塵の漏斗と装備されていて塵が落ちる、周期的なバイブレーターおよび塵の排出の港と装備されていて、塵は機械が停止するときとき取られ。 |
| バイブレーター | 強いバイブレーター、調節可能な振動時間および期間は、円錐形の漏斗の底への内部の壁の落下に付す塵を作る塵集中のユニフォームを作る |
| 塵の吹く方法 | 吸塵の漏斗の砂の塵は砂の塵テストのためのテスト部屋の側面の高層大気の出口の塵の送風機を通したテスト部屋に吹く |
| 塵のろ過 | 精密塵フィルター、フィルター・バッグは、箱の中のそしての外の圧力のバランスをとる |
| 塵の送風機 | 全スペースの塵の吹く条件を満たすためには、6組の強力な中型圧力ファンは装備されている。ファンはテスト チャートにある特定の集中の塵を運転し、気流の方向はまでからある。 |
| 塵の乾燥 |
塵を乾燥し、リサイクルするために塵の出口の管の前の熱するリングを取付けなさい ヒーターの制御モード:無接触の等しい期間の脈拍幅の調節、SSR （半導体継電器） |
| 塵の吹くことの図式的な図表 |  |
| 熱する除湿 | 304ステンレス鋼の加熱装置、熱を採用し、塵を乾燥させておくために除湿しなさい |
| 6. 制御システム | |
| コントローラー |
コントローラー:7インチLCDのタッチ画面のプログラマブル コントローラ 表示:TFTの本来の性格表示決断800の× 600;表示温度、圧力、テスト時間、等 操作モード:プログラム モードおよび固定モード; プログラム容量:999のプログラムに、各プログラム最大999のステップがある、999の周期は置きプログラムはつなぐことができる; 時間の設定:999h69m59sの内で任意に置き、浮遊塵の時間、振動時間および真空の時間を別に制御しなさい; 補助機能:それに装置、任意ネットワーク・インターフェイス（LAN）、欠陥警報および原因のリモート・モニタリングを実現するために標準的なRS232通信用インタフェースを通して拡大することができる敏速な機能を処理するマン・マシン ダイアログ機能、ある;パワー保護機能、タイミング機能（自動開始および停止）、欠陥の表示および自己診断機能:緊急の修理マニュアル、整備用マニュアル; 記録機能:記憶蓄積テスト時間; |
| 温度の測定 | Pt100プラチナ抵抗 |
| 電気アクチュエーター | リレーのような電装品はおよび接触器信頼できる操作を保障し、耐用年数を保証するシュナイダーのような輸入されたブランドおよびOMRONまたは有名な国内ブランドである |
| 7. 他の構成 | |
| Vacuumizing装置 |
2組の独立したvacuumizing装置;最大流率は1L/分についてあり、調節可能な圧力は少なくとも2KPaである 圧力計を、真空ポンプ含んでいる、エア フィルター、圧力調整の三重項、接続管（3組の空気抽出のノズルと接続される） 真空の程度:2KPa （20mbar） |
| テスト穴 | 2組の高い耐食性および塵の堅さの1つのケイ酸ゲルのプラグを含む¢ 50mmテスト穴は、ユーザーの便宜を計ってテスト サンプルで動力を与えるために、提供される |
| ソケット | 塵の証拠のソケット（セット単相220V/10kW） 1 （三相380V/60kW）セット1 （を含む電源のアクセス、独立制御） |
| 予備品 | タルカム パウダーの粒度 < 75um=""> |

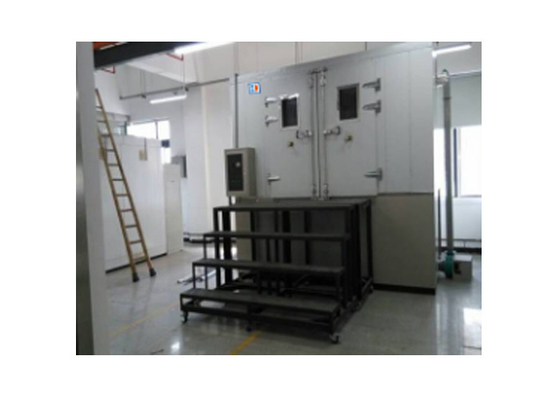

| ステップ | 一組の実験室への人員のアクセスを促進するために金属から成っている移動可能なステップと装備されている |
| 8. 安全防御装置 | |
| 装置の保証 |
力の積み過ぎ、保護を基づかせている短絡の保護電圧保護 モーター段階の損失保護および警報のプロンプト |
| 9. サービス状態（ユーザーは次の状態を保証し、対応する関係を完了する） | |
| 設置場所 |
一階の建物の地面は平らであり、装置のインストールの位置の傾斜は1つ以下の°ではない ひかれた軸受け容量は2500kg/M2よりより少しではない 排水系統と換気される場所は十分である。 装置のまわりの強い振動無し 装置のまわりの強い電磁場無し 装置のまわりの引火しやすく、爆発性の、腐食性物質および塵無し 装置のまわりの適切な使用および維持スペース |
| 分野 | 屋内取付け |
| 環境の状態 |
温度:10 ℃ | 35 ℃ 相対湿度:≤ 85% 空気圧:86kpa | 106kpa |
| 電源の条件 |
電圧および頻度:AC380Vの± 10%の50Hz ± 10%の三相四線式+保安用接地ワイヤー 保安用接地ワイヤーの地上の抵抗は4 Ωよりより少しである 電源スイッチ:ユーザーは設置場所で装置のための対応する容量の空気か電源スイッチを形成するように要求されスイッチは装置のために独自に使用されなければならない;ナイフ・スイッチを電力ソケットは禁止される;スイッチは装置から2メートル以下ではない 入力:、15kwについての設置済み力に従って形成される |
| 貯蔵の環境の条件 | 装置が働いていない場合、周囲温度は0の℃の内で保たれる| + 45 ℃は乾燥させておき。 |
