| ブランド名: | HeJin |
| Moq: | 1セット |
| 価格: | Negotiatable |
| 支払条件: | T/T、L/C |
| 供給能力: | 1 3かヶ月あたりにセット3 |

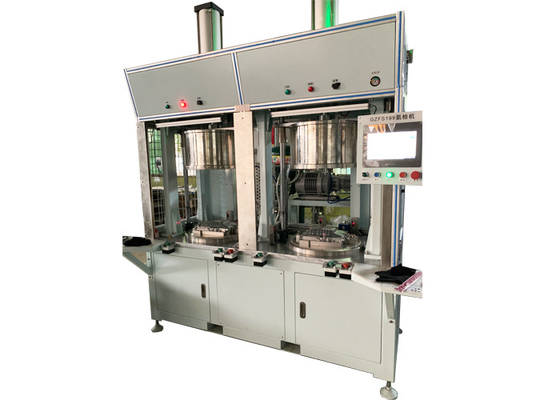

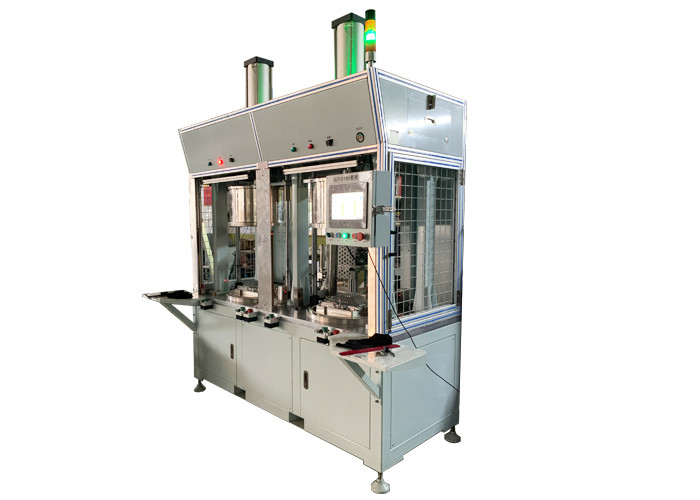

車のエンジンインバーター カバーのための2つの部屋のヘリウムの漏出試験装置
このシステムは真空槽方法を採用し、掃除機をかけることからのリサイクルするヘリウムの単位の基礎のそれぞれに操作を充満、点検およびヘリウム遂行する。このシステムはプロセス管理を容易にする既存の生産ラインに結合されて容易である。
真空槽方法の特徴
1. 全面的な漏出判断は保障することができる。
2. 漏出測定は速い。
3. 人為的なミスは期待されない。
4. オートメーションは容易に実現することができる。
5. ヘリウムの汚染の防止策のための必要性がない。
ヘリウムの漏水検知の適用
ヘリウムの漏水検知を使用する生産部品およびアセンブリの品質管理はあなたの工程の完全性の保証を助けることができる。典型的な例は下記のものを含んでいる:自動車部品の弁、高い純度の配管、ブレーキ ライン、燃料経路、油圧ライン、冷凍アセンブリ、ラジエーター、熱交換器、コンデンサー、貯蔵タンクおよび等。
変数:
| 工作物 |
自動車のエンジンインバーター カバー 自動車部品 |
| 真空槽 | 2つは、各部屋1つのサンプルをテストできる |
| 部屋次元 | 顧客の要求に従って |
| 総体の漏れ試験のためのガス | 窒素（30Kpa） |
| トレーサー ガス | ヘリウム |
| ヘリウム圧力 | 調節可能な30Kpa （調節しなさい） |
| ヘリウムの回復 | ≥90% |
| 警報漏出率 | 1.0E-5 mbar.l/秒 |
| サイクル時間 | 100sec/piece |
| 荷を積み、荷を下しなさい | マニュアル |
働くプロセス:
|
荷を積まれる仕事の部分 そして 真空槽は閉まった |
オペレータは真空槽の据え付け品に仕事の部分を、押す起動ボタンを置く。 自動的に真空槽のドア、およびテスト周期の開始を閉めなさい。 注:耳障りな保護装置は真空槽の両側で取付けられている。真空槽のドアを閉めた場合、真空槽の動きと干渉する共同区域に目的がないことを確認しなさい。 |
|
避難させなさい そして 総体の漏れ試験 |
部屋が閉鎖していた後、真空弁は自動的に、部屋開く及び試験片はセット・ポイントの真空へのまでポンプ グループ避難する; 真空センサーは部屋及び試験片の真空の価値をそれぞれ監察する; 部屋の真空の価値が設定に達するとき、試験片の避難を、部屋設定にまで避難させ続けられる停止しなさい; 部屋の避難の間に総体の漏出を見つけるために、試験片は圧力腐食方法によってテストしている; 試験片に総体の漏出があれば、自動テスト プロセスは、総体の漏出の信号与えられる中断される。 試験片に総体の漏出がなければ、漏れ試験プロセスは続く。 |
|
ヘリウムの詰物 そして 良い漏れ試験 |
部屋及び試験片はセット・ポイントの真空へのまでポンプ グループ避難する; 部屋および試験片の中の真空の価値が前もって調整された真空圧力にそれぞれ達する時; 漏出探知器は満たすヘリウムの前に部屋のヘリウムの価値をテストし始めゼロにこの背景価値を抑制する; ヘリウムは設定値への試験片に満たされる; パスより部屋のヘリウム信号が漏出探知器、それによって/セット・ポイントを引き起こされれば示さなければ良い漏出を、緑ランプつけば失敗すれば。 |
| 回復ヘリウム | 良い漏出試験手順、ヘリウムが自動圧力バランスを通した低圧の店に回復された後。それが1atmの圧力に達する場合、真空ポンプは試験片からセット・ポイント圧力に残りのヘリウムを回復する。 |
| 出口の部屋 | 漏出試験手順、空気が1atmの圧力への部屋に満たされた後。 |
| 試験片の荷を下しなさい |
試験片がNOKとして評価されれば、関連のアラーム・メッセージは資料板で伝えられ、スクリーンは、オペレータ確認する試験結果を認めるために資料板のボタンを押さなければならないさもなければ部屋のドアは開けることができない。 確認しなさい時ボタンは、部屋のドア自動的に開くことができるオペレータ緩めたカプラーを、荷を下す工作物の押される。 試験片が良くとして評価されれば、関連のOKメッセージは資料板で伝えられ、スクリーンは、部屋のドア自動的に開けることができる;オペレータはカプラーを、荷を下す工作物の緩めた。 |
