| ブランド名: | HeJin |
| モデル番号: | HJAP07 |
| Moq: | 1セット |
| 価格: | Negotiatable |
| 支払条件: | T/T、L/C |
| 供給能力: | 1ヶ月あたりの5セット |

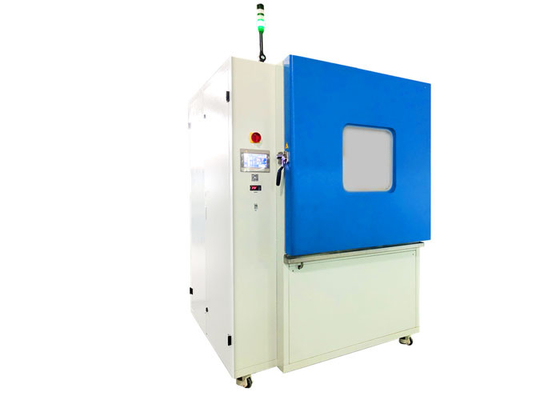

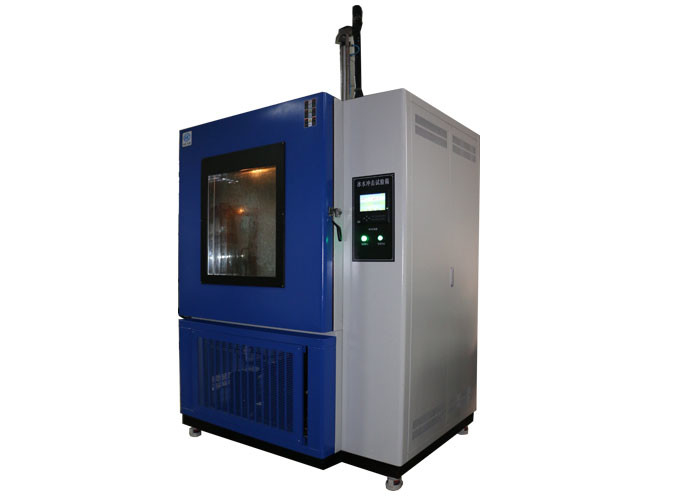

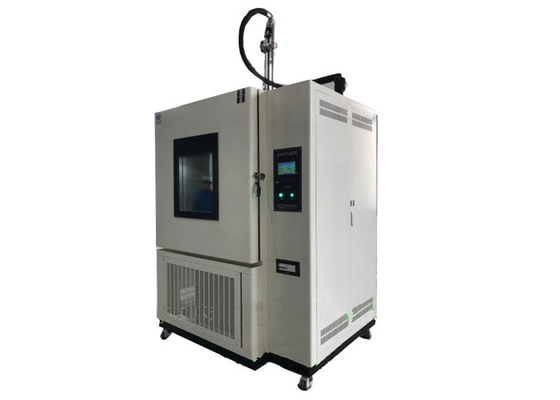

電子部品のための自動車部品の試験装置ISO 16750の氷水の衝撃試験
標準:
3.5t一般要求事項、テスト条件およびテスト節9.12のしぶき水とのK-12温度の衝撃までの自動車両のVW-80000の電気および電子部品;
電気および電子装置部分4のためのISO16750-4道の車環境の条件そしてテスト:気候上の負荷節5.4.2の氷水の衝撃試験。
目的:
このテストは氷水によって引き起こされる熱衝撃を模倣し、車のしぶき区域のプロダクトに適用する。このテストの目的は熱いシステム/部品にはねかける氷水を模倣することである。これは冬の間にぬれた道で運転すると起こる。故障モードは材料か異なった温度拡張係数によって引き起こされるシールの失敗の機械に割れることである。 自動車部品の試験装置
テスト方法:
しぶきの水質試験:
指定保留時間の間最高T t h.で熱気のオーブンのDUTを熱しなさい。それからしぶき3 s.のための氷水とのDUT。
DUTが1方向だけからの車ではねかけられたら、ように取付けられていた位置にある間、だけこの方向からのそれをはねかけなさい。装置が車のさまざまな方向からはねかけられれば、これらの方向は考慮に入れられる。この場合、各しぶきの方向のために新しいDUTを使用しなさい。DUTで指示されたしぶきの幅はDUTの幅より大きい常に。はねかけられるべきDUTsがDUTのしぶきの影響のラインを作り出すには1台のジェット機のための余りにも大きい証明したら、複数のジェット機を続けて整理しなさい。図4に6.を見なさい。
テスト変数は下記のものを含んでいる:
周期の⎯数:100;
⎯の保留時間、最高Tのt h、:DUTの温度安定が達されるまで1つのhまたは;
⎯の転移の持続期間: < 20="" s="">
⎯test液体:脱イオンされた水;
⎯の水温:+4 °Cへの0の°C;
⎯の水流:3 s （しぶきの持続期間）ごとの3つのlと4つのl間;
ジェット機とDUTの表面間の⎯の間隔:（325 ± 25） mm （水はDUTの完全な幅に加えられる）;
⎯のオペレーティング・モード:図5を見なさい;
DUTの⎯のオリエンテーション:車でように。
変数:
| 内法 | 1000*1050*1080mm （D*W*H）の自動車部品の試験装置 |
| 温度較差 | RT+10°C -160°C |
| 暖房率 |
RT+10°C -160°C<40min> |
| テスト液体 | 脱イオンされた水 |
| 水漕の容積 | について100L （モーター動揺、最下斜面、きれいになり、流出すること容易な） |
| 水温の範囲 | 0-4°C |
| 冷却率 | 温度は30分の2℃およびテスト部屋の160℃で安定するべきである |
